微机继电保护课程设计如何高效完成？

下面我将为你提供一个完整、详细的微机继电保护课程设计指南，包含设计流程、选题方向、核心内容、报告撰写和常见问题，希望能帮助你顺利完成课程设计。

第一部分：课程设计整体流程

一个标准的微机继电保护课程设计通常遵循以下步骤：

1. 选题与任务分析

   • 从老师提供的选题列表中选择一个,或与老师沟通确定一个自选题。
   • 明确设计任务：保护什么设备（线路、变压器、发电机等）？实现哪些保护功能？对保护装置有哪些基本要求（如速动性、选择性、灵敏性、可靠性）？

2. 方案设计

   • 保护原理选择：根据被保护设备的特点，选择合适的保护原理，线路保护常用距离保护、电流保护（三段式、方向）；变压器保护常用差动保护、瓦斯保护、复合电压闭锁过流保护。
   • 硬件平台选型：确定使用什么硬件，对于课程设计，最常用的是基于DSP（如TMS320F28335）或ARM（如STM32）的开发板，你需要了解所选MCU的基本结构、ADC模块、定时器模块等。
   • 算法设计：这是核心，将保护原理转化为数学算法和程序流程，如何计算阻抗？如何实现傅里叶滤波？
   • 软件架构设计：规划程序的总体结构，如主程序、中断服务程序（数据采样中断、保护逻辑判断中断等）、各个功能模块（数据采集、滤波计算、逻辑判断、出口驱动、通信等）。

3. 硬件搭建与连接

   • 根据方案,搭建最小系统电路（电源、时钟、复位）。
   • 连接外部电路,如电压/电流互感器（注意信号调理，将高电压、大电流信号转换为适合ADC采样的低压小信号）、信号调理电路（滤波、放大）、出口驱动电路（如继电器驱动）。
   • 注意安全：强电操作务必在老师指导下进行，做好隔离和接地保护。

4. 软件编程与仿真


   • 使用C/C++语言在相应开发环境（如CCS for DSP, Keil for ARM）中进行编程。
   • 编写代码实现数据采集、算法计算、逻辑判断等功能。
   • 使用MATLAB/Simulink搭建电力系统仿真模型，生成故障数据，然后将数据导入你的程序进行离线测试，验证算法的正确性。

5. 系统调试与验证

   • 离线调试：使用仿真数据和示波器观察程序运行结果，检查算法是否正确。
   • 在线调试：将程序烧录到开发板，连接真实或模拟的信号源，进行在线测试，观察保护装置的动作行为是否符合预期。
   • 性能测试：测试保护的各项性能指标，如动作时间、动作值、返回系数、选择性等。

6. 撰写课程设计报告

   整理所有设计资料,按照规范格式撰写报告，这是最终成果的体现。

第二部分：经典选题方向与设计要点

以下是几个常见且经典的选题方向,你可以根据自己的兴趣和知识储备选择。

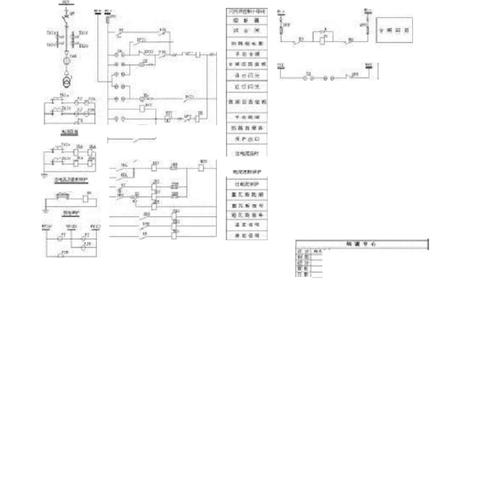

10kV线路微机三段式电流保护

• 设计任务：为一条10kV输电线路设计并实现一套微机保护装置，具备I段（瞬时电流速断）、II段（限时电流速断）和III段（定时限过电流）保护功能。
• ：
  1. 保护原理：
     • I段：按躲过线路末端最大短路电流整定，动作迅速，无时限。
     • II段：按躲过下级线路出口最大短路电流整定，带0.3-0.5s延时。
     • III段：按躲过最大负荷电流整定，作为后备保护，带较长延时（如1s）。
     • 方向元件：对于双侧电源网络，需要增加功率方向判别，确保选择性。
  2. 算法实现：
     • 数据采集：通过ADC采集单相或三相电流信号。
     • 滤波算法：为了准确计算电流有效值，必须进行滤波，常用傅里叶变换或最小二乘法滤除直流分量和衰减的交流分量。
     • 有效值计算：对滤波后的信号进行有效值计算。
     • 逻辑判断：将计算出的电流值与I、II、III段的定值进行比较，结合方向信息和延时逻辑，决定是否发出跳闸命令。
  3. 硬件平台：STM32F103系列开发板，自带ADC和多路定时器，非常适合此设计。

变压器微机差动保护

• 设计任务：为双绕组电力变压器设计并实现一套微机差动保护装置。
• ：
  1. 保护原理：
     • 基于基尔霍夫电流定律,正常运行和外部故障时，流入变压器的电流等于流出的电流（差流接近于0）；内部故障时，差流远大于0。
     • 关键问题：需要克服励磁涌流和CT（电流互感器）不平衡电流的影响。
     • 励磁涌流识别：利用励磁涌流的波形特征（如含有大量二次谐波、波形间断角）来区分故障电流和涌流。
     • CT平衡：由于两侧CT变比不同，需要通过软件进行平衡计算，使得正常运行时差流为0。
  2. 算法实现：
     • 数据采集：同时采集变压器高压侧和低压侧的电流。
     • 平衡计算：将两侧电流归算到同一侧（如以高压侧为基准）。
     • 差流计算：Id = |Ih - Il' |，其中Il'是归算后的低压侧电流。
     • 制动电流计算：Ir = |Ih + Il'| / 2。
     • 比率制动特性：实现Id > K * Ir + Id0（其中K是制动系数，Id0是启动电流）。
     • 二次谐波制动：计算差流中的二次谐波含量，若超过设定比例（如15%），则闭锁差动保护。
  3. 硬件平台：对计算速度要求较高，推荐使用DSP（如TMS320F28335）开发板，其强大的FFT指令能快速完成谐波分析。

输电线路微机距离保护

• 设计任务：为一条高压输电线路设计并实现一套微机距离保护装置。
• ：
  1. 保护原理：
     • 通过测量保护安装处到故障点的阻抗（Z = U / I），来判断故障点的位置。
     • 将测量阻抗与整定的保护范围（阻抗圆）进行比较，判断是否在保护区内。
     • 通常设置I、II、III段，分别对应线路的一部分、全长和下一级线路的一部分。
  2. 算法实现：
     • 数据采集：同时采集电压和电流信号。
     • 滤波算法：对U、I信号进行傅里叶滤波，提取基波分量。
     • 阻抗计算：R = Re(U * I*) / (I * I*)，X = Im(U * I*) / (I * I*)，其中I*是I的共轭复数。
     • 阻抗比较：将计算出的阻抗Z与I、II、III段的阻抗定值进行比较，I段阻抗为Z_set1，若|Z| < |Z_set1|，则I段动作。
     • 阻抗圆判据：实现各种特性阻抗圆，如偏移阻抗圆、方向阻抗圆等。
  3. 硬件平台：对计算精度和速度要求高，DSP平台是首选。

第三部分：课程设计报告撰写要点

一份优秀的报告应结构清晰、内容详实、图文并茂。

1. 摘要

   简要介绍设计的目的、主要内容、采用的方法和得出的结论（如“成功实现了...，各项性能指标满足要求”）。

2. 目录

3. 第一章 绪论

   • 1 设计背景与意义：阐述微机继电保护的优点（精度高、调试方便、易于实现复杂逻辑等）及其在现代电力系统中的重要性。
   • 2 设计任务与要求：明确列出本次设计要完成的具体任务和性能指标。
   • 3 设计内容与结构安排：简要介绍报告各章节的主要内容。

4. 第二章 微机保护总体方案设计

   • 1 被保护对象分析：介绍所选保护设备（如线路、变压器）的基本情况和运行特性。
   • 2 保护原理选择：详细说明你选择哪种保护原理，并分析其优缺点和适用性。
   • 3 硬件平台选型：介绍所选的MCU（如STM32F103），并说明选择理由（如资源、成本、开发难度）。
   • 4 系统总体结构框图：画出硬件系统框图和软件主程序流程图，让人一目了然。

5. 第三章 硬件电路设计

   • 1 主控电路：介绍最小系统设计（电源、时钟、复位电路）。
   • 2 数据采集电路：详细说明信号调理电路的设计，包括PT/CT的选用、调理电路（放大、滤波）的原理和参数计算，并附上电路图。
   • 3 出口驱动电路：设计驱动继电器的电路，并说明其工作原理。
   • 4 通信接口电路：如需，可设计RS485或CAN通信接口。

6. 第四章 软件算法设计与实现

   • 1 软件总体设计：介绍软件的模块化结构，各模块的功能。
   • 2 数据采集模块：介绍ADC的配置、采样率的选择、采样中断服务程序的编写。
   • 3 数字滤波算法：详细推导你所选用的滤波算法（如全周傅里叶滤波），并给出C语言实现代码和注释。
   • 4 保护功能算法实现：这是核心章节，详细阐述保护算法的数学模型和实现步骤，对于电流保护，给出有效值计算和三段式逻辑判断的流程图和代码；对于差动保护，给出差流/制动流计算、比率制动判据和二次谐波制动判据的实现过程。
   • 5 人机交互与通信模块：如需，介绍按键、LED显示和通信程序的实现。

7. 第五章 系统仿真与测试

   • 1 MATLAB/Simulink仿真：
     • 搭建电力系统模型（如线路、变压器、故障发生器）。
     • 设置不同类型的故障（A相接地、BC相短路等）和故障位置。
     • 仿真并记录故障时的电压、电流数据。
   • 2 离线测试：
     • 将Simulink导出的数据文件导入你的程序。
     • 运行程序,观察计算结果（如电流、阻抗、差流）和逻辑判断结果，并与理论值进行对比，验证算法的正确性。
     • 附上关键的计算结果截图或波形图。
   • 3 在线测试：
     • 描述在线测试的过程和使用的设备（如信号发生器、示波器）。
     • 测试保护的动作时间、动作值、返回系数等性能指标，并与设计要求对比。
     • 分析测试结果,评估装置的性能。

8. 第六章 结论与展望

   • 总结本次设计完成的主要工作、取得的成果以及装置的最终性能。
   • 不足与展望：客观分析设计中存在的不足之处（如未考虑某些复杂工况、算法可以优化等），并提出未来可以改进和拓展的方向（如增加故障录波、实现自适应保护等）。

9. 参考文献

   列出所有参考的书籍、期刊论文、技术手册等。

10. 附录

    • 完整的C语言源代码。
    • 主要元器件清单。

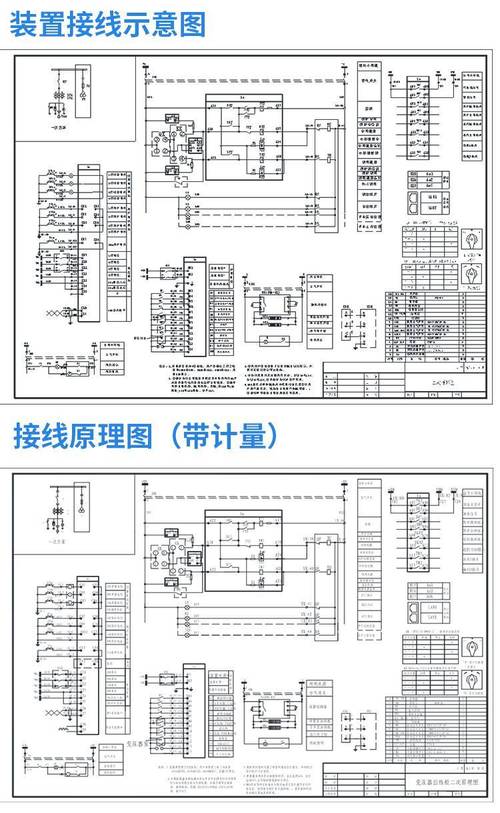

    • 完整的硬件电路原理图。

第四部分：常见问题与建议

• 问题1：理论知识不扎实，不知道如何选择保护原理。
  • 建议：回归课本，复习《电力系统继电保护原理》中关于被保护设备故障特征的分析，理解不同保护原理的适用范围和整定原则。
• 问题2：硬件调试困难，信号采集不准确。
  • 建议：
    • 安全第一：务必使用隔离变压器和信号调理电路，不要直接将强电信号接入开发板。
    • 分步调试：先确保电源正常，再调试数据采集通道，用已知的标准信号（如函数发生器）输入，看ADC读数是否正确。
    • 善用工具：使用示波器观察波形，是调试硬件和软件最直观的工具。
• 问题3：算法实现困难，编程能力不足。
  • 建议：
    • 从简单开始：先实现最基本的功能，如采集一个通道的电流并计算有效值。
    • 模块化编程：将滤波、计算、判断等写成独立的函数，便于调试和复用。
    • 参考开源代码：可以参考一些开源的微机保护项目（如lib保护的相关代码）学习实现思路，但切忌抄袭。
• 问题4：MATLAB仿真和实际程序结果对不上。
  • 建议：检查数据格式是否匹配（MATLAB通常是浮点数，嵌入式程序可能是定点数），检查采样率是否一致，检查算法在离散化实现时是否有误差。

希望这份详细的指南能为你提供一个清晰的路线图,课程设计是一个挑战，但也是一个将理论知识转化为实践能力的绝佳机会，祝你设计顺利，取得优异成绩！
