自学CAD制图家具图，如何高效入门？

99ANYc3cd6 自学报考 2026-02-13 1

太棒了！自学CAD制图家具图是一个非常实用且有成就感的技能，这不仅能帮你理解家具的结构，还能亲手设计、绘制属于自己的家具，甚至为未来的木工或设计工作打下坚实基础。

下面我为你整理了一份从零开始的、系统性的自学路线图，涵盖了学习目标、软件选择、学习资源、实践步骤和进阶方向。

第一阶段：思想准备与基础认知 (1-2周)

在打开软件之前,先做好这些准备，会让你的学习事半功倍。

明确目标： 你想画什么样的家具图？
- 概念设计草图？ (快速表达想法，不注重尺寸)
- 生产加工图？ (给木工或工厂看的，包含所有尺寸、材料、工艺细节)
- 产品效果图？ (用于展示和渲染的立体图)

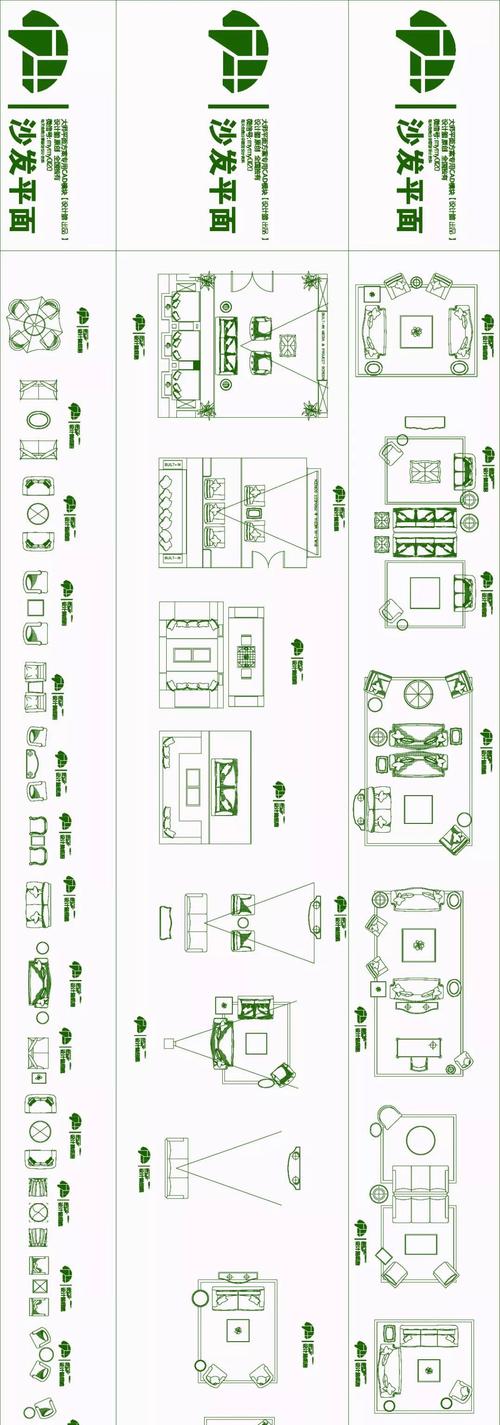

- 家具布局图？ (在房间中摆放家具的平面图)
- 建议： 初学者从 “生产加工图” 入手，因为它最严谨，能让你学到最核心的制图规范。
理解核心概念：
- 2D vs 3D：
  - 2D (二维)： 就像我们平时画的图纸，只有长和宽，家具生产图主要是2D的，包含三视图（主视图、左视图、俯视图）和局部详图。
  - 3D (三维)： 有长、宽、高，可以创建立体的家具模型，3D模型可以生成2D图纸，也可以用来做效果图。
- 矢量图形： CAD画的图是矢量图，无论放大多少倍都清晰，不会失真，这与我们平时看的照片（位图）完全不同。

对于自学家具制图,有几种主流选择，各有优劣。

AutoCAD (行业标准)
- 优点： 行业绝对标准，功能最强大，插件最丰富，工作兼容性最好，学会了AutoCAD，去任何设计公司或工厂都能上手。
- 缺点： 正版价格昂贵，学习曲线相对陡峭。
- 版本选择： 对于个人学习和非商业用途，可以申请 Autodesk 学生版 (免费)，或者使用一些功能足够用的“国产替代品”。
国产CAD (高性价比首选)
- 中望CAD： 界面和操作习惯与AutoCAD高度相似，文件格式兼容，功能强大，价格亲民。强烈推荐给初学者！
- 浩辰CAD： 与中望类似，也是国内主流的CAD软件。
- 优点： 对中文支持好，性价比高，有免费版或低价的个人版。
- 缺点： 在某些特定行业或超复杂项目上，生态和插件不如AutoCAD。
3D建模软件 (可选，但推荐)
- SketchUp (草图大师)： 非常适合初学者，上手快，直观易用，可以快速搭建3D模型，并导出2D视图，很多设计师用它做方案设计和初步出图。
- Fusion 360： 集CAD、CAM、CAV于一体，功能强大，特别适合想做数字制造（如CNC雕刻）的用户。
- SolidWorks / Rhino (犀牛)： 更专业的工业设计软件，学习曲线较陡，适合更复杂的设计。

给新手的建议：

这是最关键的一步,理论和实践必须结合。

第1-2周：入门与2D基础

1. 界面熟悉： 认识菜单栏、工具栏、命令行、状态栏、模型空间/图纸空间。
2. 基本操作： 新建文件、保存文件、缩放、平移。
3. 绘图命令： 直线、矩形、圆、多段线，这是画图的基石。
4. 修改命令： 删除、移动、复制、旋转、修剪、延伸、偏移、镜像，这些命令用于编辑图形。
5. 精确绘图： 栅格、捕捉、正交、对象捕捉。这是CAD的灵魂！ 必须学会用F8（正交）、F3（对象捕捉）来画精确的图形。
实践项目： 画一个简单的矩形桌子的轮廓，不要求尺寸，只练习用命令画出来。

第3-4周：尺寸、图层与样板文件

1. 图层管理： 创建不同的图层（如“轮廓线”、“尺寸线”、“文字”、“填充”），并设置不同颜色和线型，这是保证图纸清晰、规范的关键。
2. 尺寸标注： 学习 线性标注、对齐标注、半径/直径标注、连续标注，设置好标注样式（字体、大小、箭头等）。
3. 文字标注： 学习 多行文字 命令，添加技术说明、材料等。
4. 样板文件： 创建一个你自己的 .dwt 文件，里面预先设置好图层、标注样式、文字样式、标题栏等，以后每次画新图直接调用，极大提高效率。

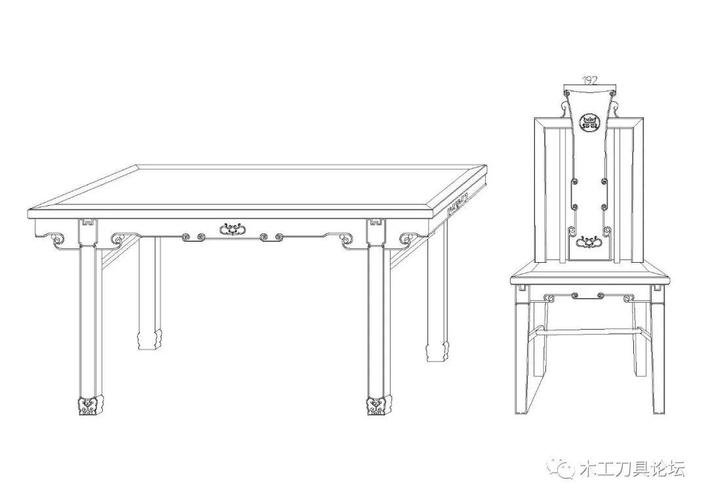

实践项目： 将你画的桌子图，用图层管理起来，并添加完整的尺寸标注，这就是一张最基础的家具生产图了。

第5-6周：高级命令与图纸规范

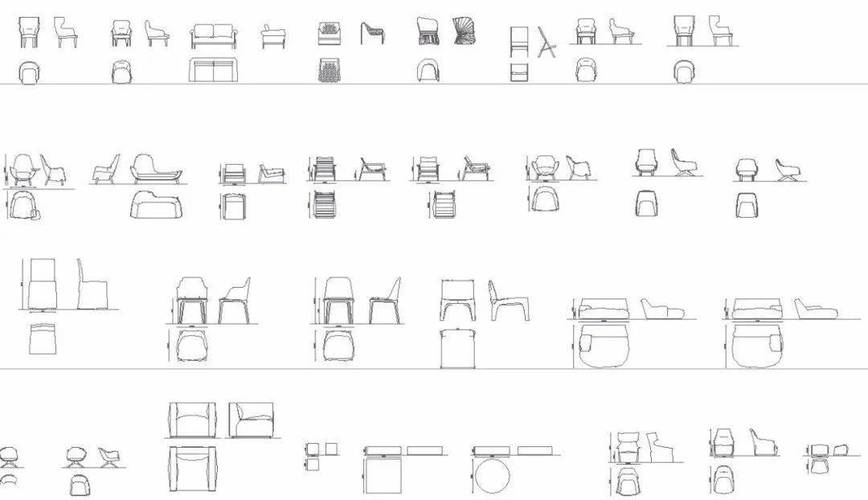

1. 块：将常用的图形（如螺丝孔、榫卯符号、标题栏）定义成“块”，以后可以重复调用，修改块也会自动更新所有引用。
2. 图案填充： 用 HATCH 命令填充剖面，表示材料（如木材、玻璃）。
3. 表格： 创建材料清单表。
4. 图纸规范：
  - 三视图： 学习如何根据一个视图，通过投影关系画出另外两个视图。
  - 局部详图： 在复杂连接处（如榫卯、玻璃槽），用圆圈引出，放大画出细节。
  - 剖视图： 假想用一把刀切开家具，展示其内部结构和材料。
实践项目： 画一张带抽屉的柜子的生产图，要求包含：
- 主视图、左视图、俯视图。
- 柜体、抽屉的尺寸。
- 抽屉轨道的局部详图。
- 材料说明（如：柜体-18mm厚刨花板，抽屉面板-15mm厚实木）。

第7-8周：3D入门与出图

(如果你选择了支持3D的软件)：
1. 三维建模基础： 拉伸、旋转、扫掠等命令。
2. 布尔运算： 并集、差集、交集，用来组合或切割实体。
3. 从3D到2D： 学习如何将3D模型自动生成标准的2D三视图和轴测图。
实践项目： 将你画的柜子，用3D命令建一个简单的模型，然后尝试让它自动生成2D图纸，对比一下和纯手绘2D的区别。

视频教程 (首选！)：
- Bilibili (B站)： 搜索“CAD家具制图”、“中望CAD教程”、“AutoCAD基础教程”，有大量免费且优质的中文视频，推荐找那些系统性的、从头到尾讲的系列课程。
- YouTube： 搜索 "CAD Furniture Drawing"、"AutoCAD for beginners"，有很多英文教程，可以锻炼听力。
书籍：
《AutoCAD 202X 完全自学手册》或类似书籍，优点是系统、全面，可以当字典查。
在线课程平台：
- 网易云课堂、腾讯课堂： 有很多付费的、结构化的课程，老师会带你做项目，学习更高效。
练习图纸：
- 宜家官网： 下载一些简单的家具组装说明书，照着它的图纸画一遍。
- Pinterest / ArchDaily： 搜索 "Furniture Drawing Detail"，找一些大师的家具细节图来模仿。
