甲醇-水分离精馏塔课程设计

摘要

本设计旨在完成年产5万吨精甲醇的甲醇-水分离精馏塔的工艺设计与计算，根据设计任务确定工艺流程，并收集、整理甲醇-水物系的物性数据，通过物料衡算和热量衡算，确定塔顶、塔底产品的流量及组成，以及塔内气液相负荷，利用Aspen Plus或手工计算（如McCabe-Thiele法）进行理论板数和实际板数的计算，并确定最佳进料位置，之后，进行塔的工艺尺寸计算，包括塔径、塔高以及塔板结构设计（如堰高、降液管等），对主要附属设备（如再沸器、冷凝器、进料泵）进行选型或工艺计算，并对全流程进行经济性简要分析，本设计旨在培养学生综合运用化工原理、化工设计等知识解决实际工程问题的能力。

第一章 设计任务与要求

1 设计任务

设计一座板式精馏塔,用于分离来自甲醇合成工段的粗甲醇，得到符合国家标准的精甲醇产品。

2 设计条件

1. 生产能力：年产精甲醇 50,000 吨（按年操作日 330 天计）。
2. 原料组成：含甲醇 85 mol%，水 15 mol%（或按质量分数给出，需换算）。
3. 产品要求：
   • 塔顶产品（馏出液）中甲醇摩尔分数 ≥ 98%。
   • 塔底产品（釜液）中甲醇摩尔分数 ≤ 0.5%。
4. 操作条件：
   • 操作压力：常压（塔顶压力为 101.3 kPa）。
   • 进料热状态：饱和液体进料 (q=1)。
   • 回流比：按最小回流比的 1.2~2.0 倍选取，并进行优化比较。
5. 塔板类型：筛板塔（或浮阀塔，根据要求选择）。
6. 主要参考资料：化工原理教材、化工设计手册、Aspen Plus 软件等。

3 设计成果要求

1. 设计说明书：一份完整的课程设计说明书，内容详尽，计算准确，条理清晰。
2. 工艺流程图：一张清晰的带控制点的工艺流程图。
3. 塔设备结构图：一张精馏塔的设备结构图（或A3图纸）。
4. 主要设备一览表：列出所有主要设备的名称、规格、型号等。

第二章 工艺流程确定

甲醇-水分离的常规工艺流程如下：

1. 原料：来自上游工段的粗甲醇，经原料泵加压后进入预热器。
2. 预热：原料液在预热器中被塔底釜液或蒸汽加热至饱和液体状态（q=1）。
3. 进料：预热后的原料液进入精馏塔的适当位置。
4. 精馏段：在精馏段，上升蒸汽与下降液体进行传质传热，轻组分（甲醇）浓度逐渐升高，重组分（水）浓度逐渐降低。
5. 塔顶：塔顶蒸汽进入全凝器，被冷却介质（如冷却水）冷凝，冷凝液一部分作为回流液回流至塔顶，另一部分作为塔顶产品（精甲醇）经产品冷却器冷却后送至储罐。
6. 塔底：塔底釜液进入再沸器，通过加热介质（如饱和水蒸气）加热，部分液体汽化，产生的蒸汽作为上升气返回塔底，釜液作为塔底产品（废水）排出，经冷却后送至废水处理单元。

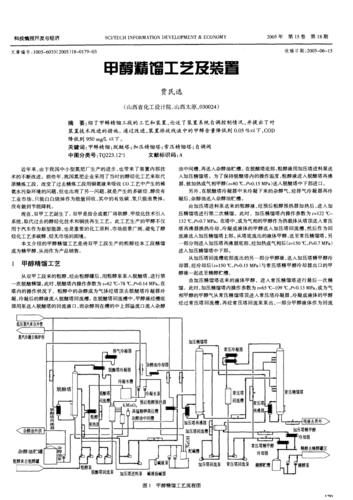

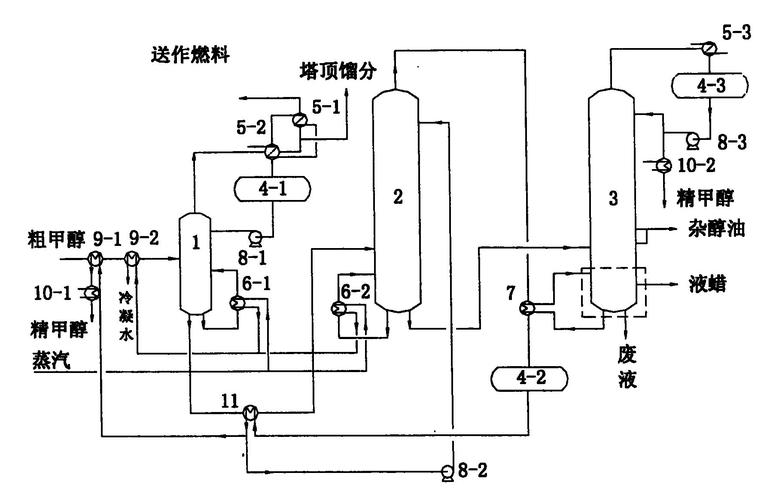

工艺流程图示意图：

[原料罐] --> [原料泵] --> [原料预热器] --> [精馏塔]
                ^                     |
                |                     | (上升蒸汽)
                |                     V
[回流罐] <--- [全凝器] <----------- [塔顶]
   |              |
   |              | (冷却水)
   V              V
[回流泵] --------+--------> [产品冷却器] --> [精甲醇罐]
   |
   +--------------------------> [塔顶产品]
[塔底] --> [再沸器] --> [废水冷却器] --> [废水罐]
      |          ^
      |          | (加热蒸汽)
      +----------+

第三章 精馏塔的工艺计算

1 物料衡算

1. 确定摩尔流量与摩尔质量

   • 甲醇 (CH₃OH) 的摩尔质量 M_A = 32.04 g/mol
   • 水 (H₂O) 的摩尔质量 M_B = 18.02 g/mol

2. 计算塔顶、塔底产品流量


   • 年操作时间 t = 330 天 = 330 * 24 = 7920 小时
   • 塔顶产品摩尔流量 D： 年产精甲醇 = D * t * M_A * x_D D = 50000 * 1000 / (7920 * 32.04 * 0.98) ≈ XX.XX kmol/h
   • 总物料衡算 F = D + W
   • 组分物料衡算 F * x_F = D * x_D + W * x_W
   • 联立两式,解得塔底产品摩尔流量 W 和进料摩尔流量 F。

2 热量衡算

热量衡算用于确定冷凝器热负荷 Q_c 和再沸器热负荷 Q_r，为后续设备选型提供依据。

1. 计算各物流的焓值

   • 需要查找或计算在不同温度、压力下，饱和液体和饱和蒸汽的焓值。
   • 塔顶：H_D (饱和蒸汽焓), h_D (饱和液体焓)
   • 进料：h_F (饱和液体焓)
   • 塔底：h_W (饱和液体焓), H_W (饱和蒸汽焓)

2. 全塔热量衡算

   • Q_r = Q_c + Q_loss (Q_loss 忽略不计)
   • 对冷凝器作热量衡算：Q_c = V * (H_D - h_D) = (R+1) * D * (H_D - h_D)
   • 对再沸器作热量衡算：Q_r = L' * (H_W - h_W) - (q*F - W) * h_W
     • L' = L + qF = RD + qF

3 理论板数计算

McCabe-Thiele 图解法（适用于二元物系）

1. 绘制 y-x 平衡曲线：根据甲醇-水在常压下的气液平衡数据，在 y-x 图上绘制平衡曲线。
2. 绘制 q 线：对于饱和液体进料 (q=1)，q 线为一条垂直于 x 轴的直线，x = x_F。
3. 确定操作线：
   • 精馏段操作线：y = (R/(R+1))x + (x_D/(R+1))
   • 提馏段操作线：y' = (L'/W)x' - (x_W/W)
4. 确定最小回流比 R_min：
   • q 线与平衡线的交点坐标 (x_q, y_q)。
   • 精馏段操作线在 y 轴上的截距为 x_D/(R_min+1)。
   • 通过点 (x_D, x_D) 和 (x_q, y_q) 的直线即为最小回流比下的操作线，其斜率为 R_min/(R_min+1)。
   • 解得 R_min。
5. 确定实际回流比 R：
   • R = (1.5 ~ 2.0) * R_min，选取一个值（如 R = 1.8 * R_min）。
6. 绘制操作线并阶梯作图：
   • 根据 R 绘制实际精馏段操作线。
   • 从点 (x_D, x_D) 开始，在平衡线和操作线之间画阶梯，直到梯级的垂线跨越 q 线进入提馏段。
   • 继续在提馏段操作线和平衡线之间画阶梯,直到 x_n ≤ x_W。
   • 阶梯总数即为所需理论板数 N_T（不包括再沸器）。
   • 跨越 q 线的阶梯即为进料板位置。

Aspen Plus 模拟（推荐）

1. 建立流程：在 Aspen Plus 中建立精馏模块（如 DSTWU 用于初步设计，RadFrac 用于严格模拟）。
2. 输入组分：Methanol, Water。
3. 选择物性方法：对于甲醇-水体系，推荐使用 NRTL 或 UNIQUAC 方程。
4. 输入条件：
   • 塔顶压力、塔板数（初值）、回流比（初值）、进料位置（初值）、进料条件。
   • 产品纯度要求（x_D, x_W）。
5. 运行模拟：Aspen 会自动计算满足分离要求所需的理论板数和最佳回流比。
6. 结果分析：查看塔内温度、气液相流量、组成分布等结果。

4 实际板数和塔板效率

1. 全塔平均效率 E_T：
   • 根据经验公式或文献数据估算,对于甲醇-水体系，筛板塔的总板效率通常在 50% ~ 70% 之间。
   • O'Connell 法：E_T = 0.49 * (μ_L * α)^(-0.245)
     • μ_L：进料液体的平均粘度 (cP)。
     • 以轻组分为基准的平均相对挥发度。
2. 计算实际板数 N_P：
   • N_P = N_T / E_T
   • 计算结果需圆整为整数,精馏段和提馏段分别计算并圆整。

第四章 塔的工艺尺寸计算

1 操作温度与压力

• 塔顶压力：P_top = 101.3 kPa
• 塔底压力：P_bottom = P_top + ΔP（ΔP 为每块塔板压降，通常为 0.4~0.7 kPa/块）
• 操作温度：由 Aspen 模拟或通过 t-x-y 相图确定塔顶、塔底及进料板的温度。

2 塔径计算

塔径由气相负荷决定,需先计算最大允许气速。

1. 计算气液相负荷：

   • 精馏段：
     • V = (R+1) * D (kmol/h)
     • L = R * D (kmol/h)
   • 提馏段：
     • V' = V (恒摩尔流假设)
     • L' = L + q * F (kmol/h)
   • 将摩尔流量转换为体积流量 V_s (m³/s) 和 L_s (m³/s)： V_s = V * M_avg / (3600 * ρ_V) L_s = L * M_avg / (3600 * ρ_L)
     • M_avg, ρ_V, ρ_L 需根据塔内平均温度和压力计算。

2. 计算最大允许气速 u_max：

   • 使用 Souders-Brown 公式：u_max = C * sqrt((ρ_L - ρ_V) / ρ_V)
   • C 为负荷因子，由 C-S 图 查取，图横坐标为 (L_s/V_s) * (ρ_V/ρ_L)^(1/2)。
   • 考虑到物系起泡等情况,需引入安全系数 K (通常为 0.7~0.85)。
   • *设计气速 `u = K u_max`**

3. 计算塔径 D：

   • D = sqrt(4 * V_s / (π * u))
   • 计算结果按标准圆整（如 1.0, 1.2, 1.4, 1.6, 1.8, 2.0, 2.2, 2.4, 2.6, 2.8, 3.0 m 等）。
   • 校核：计算实际空塔气速 u_real = 4 * V_s / (π * D_real^2)，应在 u 附近，且保证液泛率 F = u_real / u_max < 80%。

3 塔高计算

1. 有效高度：

   • H_eff = (N_P - 1) * H_T
   • N_P：实际板总数。
   • H_T：板间距，根据塔径和物系特性选取（常用 0.3m, 0.4m, 0.5m, 0.6m, 0.8m）。

2. 顶部空间高度：

   • H_top：通常取 1.0 ~ 1.5 m，用于安装除沫器等。

3. 底部空间高度：

   • H_bottom：通常取 1.5 ~ 2.5 m，用于安装液体出口、气液分离空间和塔釜。

4. 总高：

   • H_total = H_top + H_eff + H_bottom

4 塔板结构设计（以筛板为例）

1. 溢流装置：

   • 堰高 h_w：一般 40~90 mm。
   • 堰长 l_w：通常为塔径的 0.6~0.8 倍。
   • 降液管：宽度 W_d 和面积 A_d 需满足液体停留时间 τ > 3~5 s 的要求。

2. 开孔区设计：

   • 开孔率：通常为 5%~15%。
   • 孔径 d_0：常用 3~8 mm。
   • 孔间距 t：通常为 (2.5~5) * d_0。
   • 筛孔数 n：n = A_p / (t² * sin60°)

3. 流体力学校核：

   • 漏液点校核：确保操作气速 u_0 > u_0,min。
   • 液泛校核：确保降液管内清液层高度 H_d < φ * (H_T + h_w)。
   • 雾沫夹带校核：确保雾沫夹带量 e_v < 0.1 kg 液体 / kg 气体。

第五章 主要附属设备选型

1 再沸器

通常选用釜式再沸器。

1. 热负荷：Q_r (由热量衡算得出)。
2. 加热介质：饱和水蒸气，常用压力 0.4~0.6 MPa (表压)，对应饱和温度约 143~159 °C。
3. 传热温差：ΔT = T_steam - T_bottom。
4. 传热面积：A = Q_r / (K * ΔT)
   • K：总传热系数，对于釜式再沸器，可取 800 ~ 1500 W/(m²·K)。
5. 选型：根据计算出的传热面积 A 和操作条件，从标准系列中选择合适的再沸器型号。

2 冷凝器

通常选用管壳式冷凝器。

1. 热负荷：Q_c (由热量衡算得出)。
2. 冷却介质：循环冷却水，入口温度 30 °C，出口温度 40 °C。
3. 传热温差：对数平均温差 ΔT_lm。
4. 传热面积：A = Q_c / (K * ΔT_lm)
   • K：总传热系数，对于水蒸气冷凝，可取 800 ~ 1500 W/(m²·K)。
5. 选型：根据计算出的传热面积 A 和操作条件，选择合适的冷凝器型号。

3 进料泵

1. 流量：Q_pump = F * M_avg / (ρ_L * 3600) (m³/s)。
2. 扬程：
   • H_pump = ΔP / (ρ_L * g) + ΔZ + Δh_f
   • ΔP：塔压与储罐压强差。
   • ΔZ：塔与储罐的高度差。
   • Δh_f：管路阻力损失（需估算）。
3. 选型：根据流量和扬程，从泵样本中选择合适的离心泵型号。

第六章 设计结果汇总与经济性分析

1 主要设计参数汇总表

2 经济性简要分析

1. 设备投资估算：根据塔、再沸器、冷凝器等设备的尺寸和材质，估算设备购置费。
2. 操作费用估算：
   • 公用工程消耗：加热蒸汽量、冷却水量。
   • 电耗：泵、回流泵等。
3. 分析所选回流比等操作参数的合理性,或探讨不同设计方案（如不同回流比）的经济优劣。

第七章 设计总结与体会

总结本次设计的主要工作内容、遇到的问题、解决方法以及在设计过程中的收获和体会，对设计的合理性进行评价，并提出可以进一步改进的方向。

参考文献

[1] 陈敏恒, 丛德滋, 方图南, 齐鸣斋. 化工原理(下册)[M]. 第4版. 北京: 化学工业出版社, 2025. [2] 柴诚敬, 贾绍义. 化工原理课程设计[M]. 第2版. 天津: 天津大学出版社, 2011. [3] 王志魁. 化工原理[M]. 第4版. 北京: 化学工业出版社, 2010. [4] 国家石油和化学工业局. 化工工艺设计手册(第四版)[M]. 北京: 化学工业出版社, 2009. [5] Aspen Plus User Guide.

附录

• 甲醇-水气液平衡数据表
• 主要物性数据计算过程
• Aspen Plus 模拟输入文件和主要结果截图
• 设计图纸（工艺流程图、设备结构图）
