房屋建筑学课程设计图如何规范绘制？

下面我将为你详细解读房屋建筑学课程设计图的内容要求、绘制要点、深度标准，并提供一个完整的课程设计成果清单作为参考，你可以根据这个清单来检查和准备自己的图纸。

课程设计图的核心组成部分

一套完整的房屋建筑学课程设计图纸通常包括建筑施工图和结构施工图两大类，对于本科生课程设计，结构图部分可以适当简化。

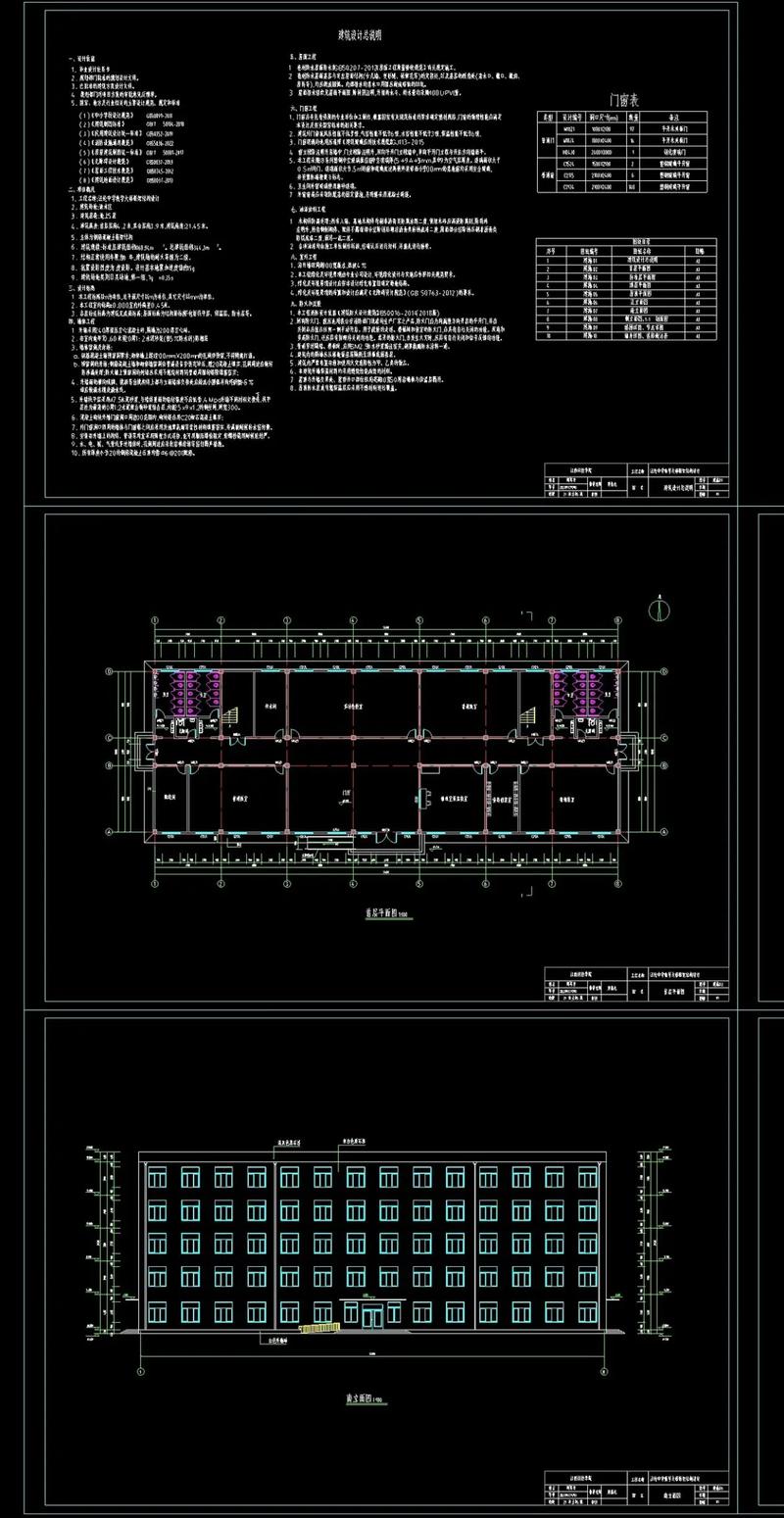

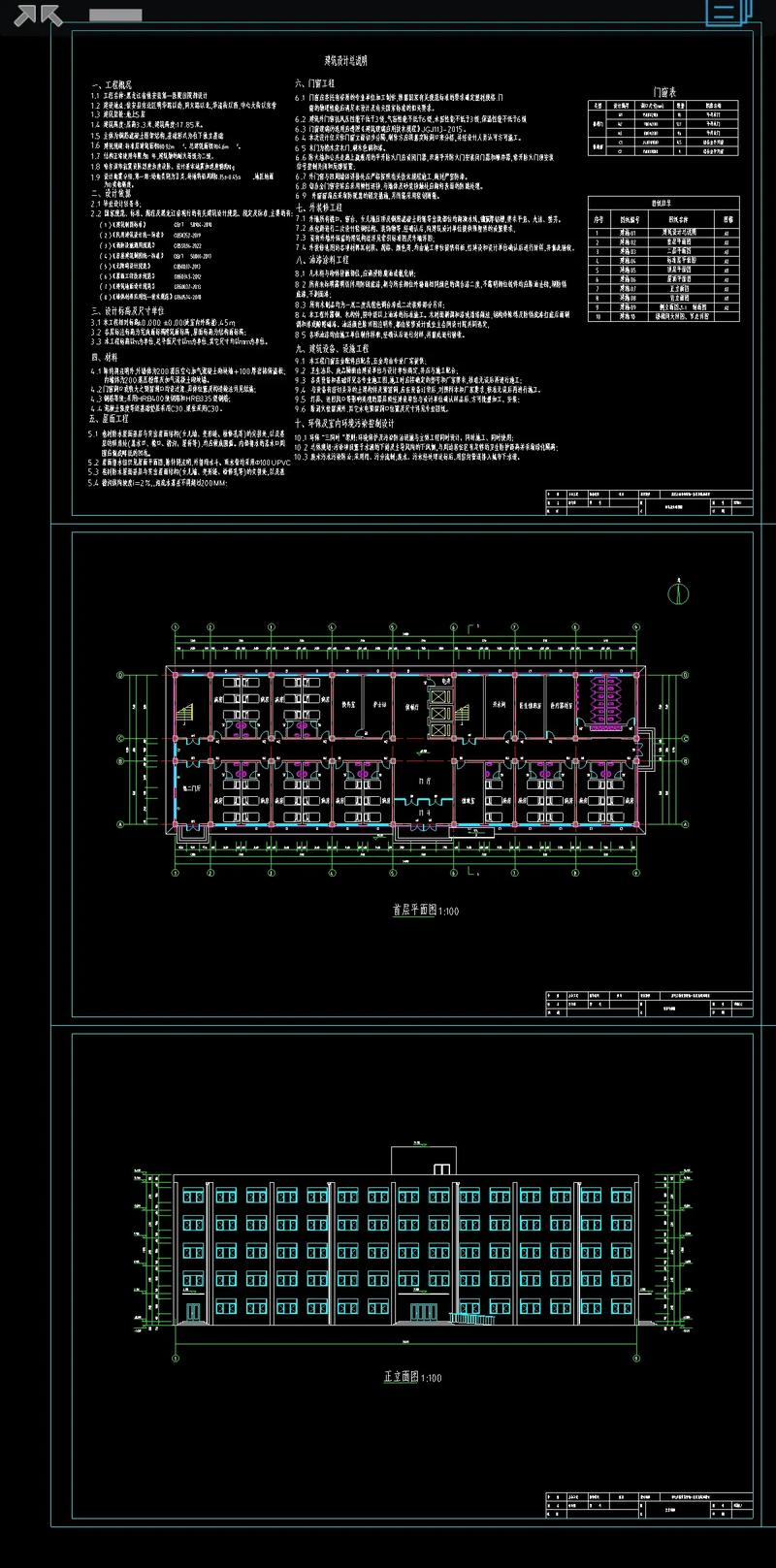

第一部分：建筑施工图

这是设计的核心,表达的是建筑的功能、空间、造型和做法。

图纸封面、目录、设计总说明

• 封面: 写明项目名称（如：XX小区住宅楼设计）、设计者、指导老师、完成日期等。
• 目录: 列出所有图纸的编号、名称和图号，方便查阅。
• 设计总说明: 这是整套图纸的“说明书”，至关重要，内容包括：
  • 设计依据: 项目批准文件、设计规范（如《民用建筑设计统一标准》GB 50352-2025等）、地质勘察报告等。
  • 项目概况: 建筑名称、地点、建筑面积、建筑层数、建筑高度、耐火等级、抗震设防烈度等。
  • 墙体工程: 墙体材料（如加气混凝土砌块）、厚度、砌筑砂浆强度等级、内外墙装饰做法。
  • 屋面工程: 屋面类型（如平屋面、坡屋面）、防水等级、保温隔热材料及做法、排水方式。
  • 楼地面工程: 各房间（客厅、卧室、厨房、卫生间等）的地面、楼面面层材料及做法。
  • 门窗工程: 门窗类型（如木门、塑钢窗）、抗风压、气密性、水密性等性能要求。
  • 油漆、涂料工程: 室内外墙面、顶棚的涂料类型和颜色。
  • 节能设计: 简述建筑的节能措施，如墙体保温、门窗玻璃选择等。
  • 其他: 需要统一说明的各类事项。

建筑平面图 表达建筑的平面形状、大小、房间布局、门窗位置等，通常需要绘制以下楼层：

• 底层平面图: 重点表达入口、台阶、散水、指北针、剖切符号等。
• 标准层平面图: 如果中间几层布局相同，只需画一个标准层。
• 屋顶平面图: 表达屋顶的形状、排水方式（天沟、雨水口）、女儿墙、出屋面管道、检修口等。
• 绘制要点:
  • 轴线: 用细点划线表示，是定位的基准。
  • 尺寸标注: 分为外部尺寸（三道尺寸：总尺寸、轴线尺寸、细部尺寸）和内部尺寸（注明房间的净长、净宽，门窗洞口、墙体厚度等）。
  • 标高: 标注室内外地坪、各楼层、楼梯平台、阳台等处的完成面标高。
  • 门窗编号: 用M-01, C-01等方式进行编号，并在门窗表中统计。
  • 图名和比例: 如“一层平面图 1:100”。

建筑立面图 表达建筑的外部造型、门窗形式、外墙装饰材料、颜色等，通常需要绘制：

• 正立面图、背立面图、侧立面图。
• 绘制要点:
  • 标高: 标注室外地坪、各楼层、屋顶、檐口等处的标高。
  • 尺寸标注: 主要标注建筑的总高度、分层高度、门窗洞口高度等。
  • 索引符号: 对于复杂的墙面或装饰做法，需要用索引符号引出详图。
  • 图名和比例: 如“南立面图 1:100”。

建筑剖面图 假想用一个或多个垂直剖切面将建筑切开，表达建筑的内部空间关系、结构形式、楼层高度、屋顶坡度等。

• 剖切位置: 应选择在能反映建筑全貌、内部空间和构造复杂的地方，通常通过楼梯间、门窗洞口。
• 绘制要点:
  • 标高: 标注室外地坪、室内地坪、各楼层、屋顶等处的标高。
  • 尺寸标注: 标注建筑的总高度、室内外高差、门窗洞口高度、楼层高度等。
  • 图名和比例: 如“A-A剖面图 1:100”，并在平面图中标明剖切位置。

建筑详图 对平面、立面、剖面图中无法表达清楚的局部构造和做法进行放大绘制，是体现设计深度的关键。

• 楼梯详图:
  • 平面图: 每个楼梯层的平面图，标注踏步数、踏面宽、梯面宽、平台尺寸等。
  • 剖面图: 剖切楼梯，表达楼梯的结构形式、梯段高度、平台高度、栏杆高度等。
• 外墙身详图: 沿外墙墙身垂直剖切，表达从墙脚到屋顶的各层构造，包括防潮层、勒脚、散水、窗台、窗檐、保温层、防水层等，这是必做的核心详图。
• 卫生间详图: 放大绘制卫生间，表达地漏、排水立管、地面的防水泛水做法、设备尺寸等。
• 门窗详图: 对于非标准门窗，需要绘制立面图、剖面图和节点图，表示其用料、尺寸和连接方式。
• 阳台、雨棚等构件详图。

门窗表 用一个表格统计所有门窗的编号、名称、尺寸（洞口尺寸）、数量、材质、选用图集号或详图号等。

第二部分：结构施工图（课程设计简化版）

对于课程设计,结构图不需要达到施工图深度，主要展示结构方案和主要构件。

结构设计总说明

• 工程概况: 结构体系（如砖混结构、框架结构）、安全等级、抗震设防烈度等。
• 材料: 混凝土强度等级、钢筋种类（如HPB300, HRB400）、砌体材料等。
• 地基与基础: 基础形式（如条形基础）、基础持力层等。
• 结构构造: 现浇板、梁、柱、墙等构件的基本构造要求。

结构平面布置图

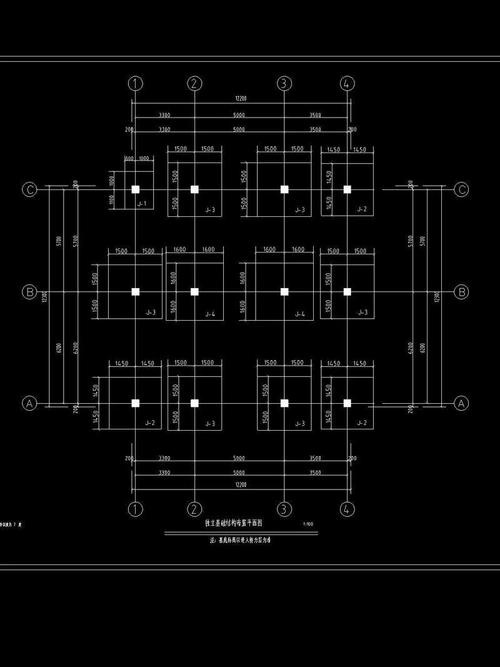

• 基础平面图: 表示基础墙、柱、基础底面的布置及尺寸。
• 楼层结构平面布置图: 表示梁、板、柱的布置，以及现浇板的配筋情况（可以用代号表示，如板底筋X&Y，负筋等）。
• 屋顶结构平面布置图: 同上，可能包含屋面梁、板布置。

构件配筋图

• 选择1-2个有代表性的梁和柱，绘制其配筋立面图和截面图，表示钢筋的直径、根数、位置和弯钩形式。
• 楼梯结构配筋图: 绘制梯板和平台梁的配筋图。

图纸绘制规范与技巧

1. 图幅与比例:

   • 常用图幅：A2 (594x420mm) 或 A3 (420x297mm)。
   • 常用比例：平面图、立面图、剖面图 1:100；详图 1:20, 1:10, 1:5。

2. 线型与线宽:

   • 粗线 (0.7b): 平面图、剖面图被剖切的墙身轮廓线；立面图外轮廓线。
   • 中粗线 (0.5b): 平面图、剖面图可见的轮廓线；立面图门窗洞口线。
   • 细线 (0.25b): 尺寸线、尺寸界线、图例、索引符号、标高符号、轴线等。

3. 字体:

   • 所有文字（汉字、数字、字母）应清晰、端正。
   • 常用字体：仿宋体（国标字体）。
   • 字号：图名用7号或10号，说明文字用5号或3.5号。

4. 图面整洁:

   • 图线清晰,粗细分明。
   • 图例、符号、标注规范统一。
   • 图面布局合理,标题栏、会签栏等位置固定。

完整课程设计成果清单（参考）

你可以对照这个清单来确保没有遗漏任何内容。

最后的小贴士

• 先规划，再动手: 在画正式图前，先用草图把方案确定下来，包括平面布局、立面造型、结构方案。
• 严格遵守规范: 图纸的每一根线、每一个符号都应符合国家制图标准和建筑规范。
• 善用模板和图集: 使用标准的标题栏、指北针、图例等可以大大提高效率，门窗、楼梯等构件可以参考国家或地方标准图集。
• 与老师和同学交流: 遇到问题及时请教，多和同学讨论，能发现很多自己注意不到的细节。

希望这份详细的指南能对你的房屋建筑学课程设计有所帮助！祝你设计顺利，取得好成绩！
