出租车计价器课程设计

项目概述

本项目旨在设计并制作一个基于单片机的出租车计价器,该计价器能够实时模拟出租车的计费过程，包括起步价、里程费、等待费，并能通过按键进行模拟启动、暂停/继续、复位等操作，最终将总费用、行驶里程和等待时间等信息显示在LCD1602液晶屏上。

通过本课程设计,学生可以综合运用单片机原理、C语言编程、传感器技术、人机接口设计等知识，完成一个从理论到实践的完整电子产品开发过程。

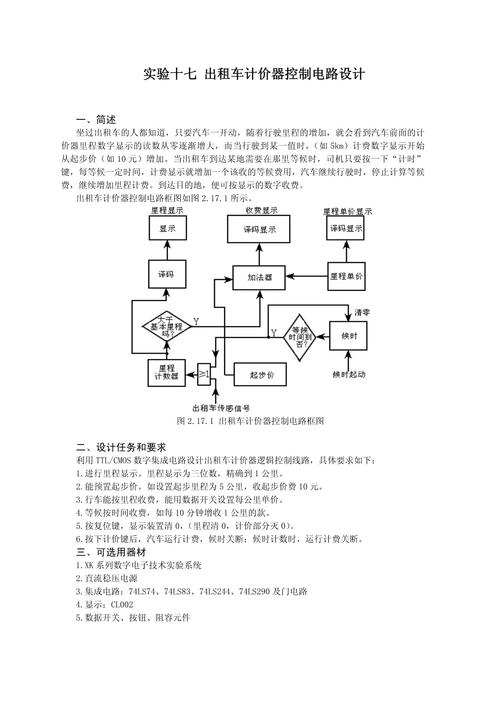

出租车计价器课程设计如何实现？-第1张图片-指南针培训网

设计目标与要求

  1. 基本功能:

    • 显示功能： 使用LCD1602液晶屏实时显示总费用、行驶里程（单位：公里）、等待时间（单位：分钟）。
    • 计费模式：
      • 起步价： 启动后，自动显示并开始计算起步价（前3公里内收费10元）。
      • 里程费： 超过起步里程后，按每公里单价收费（2元/公里）。
      • 等待费： 在车辆停止或低速行驶时，开始按时间计费（每分钟0.5元）。
    • 控制功能：
      • 启动键： 模拟乘客上车，计价器开始计费。
      • 暂停/继续键： 模拟等红灯或临时停靠，暂停里程计费，开始等待计时；再次按下，继续行驶计费。
      • 复位键： 模拟乘客下车，计价器清零所有数据，恢复初始状态。

  2. 技术指标:

    • 计费精度： 费用计算精确到0.1元。
    • 里程精度： 里程计算精确到0.01公里。
    • 响应时间： 按键响应迅速，显示数据更新及时。

  3. 扩展功能 (可选):

    • 夜间模式： 在特定时间段（如晚上11点后至早上5点前）自动切换为夜间计价标准（起步价和单价上浮20%）。
    • 发票打印功能： 模拟打印发票，显示本次行程的详细信息。
    • 语音播报： 使用语音模块播报“欢迎乘坐”、“请系好安全带”等提示音。

系统总体方案设计

系统采用“单片机最小系统 + 传感器模块 + 输入模块 + 显示模块”的结构。

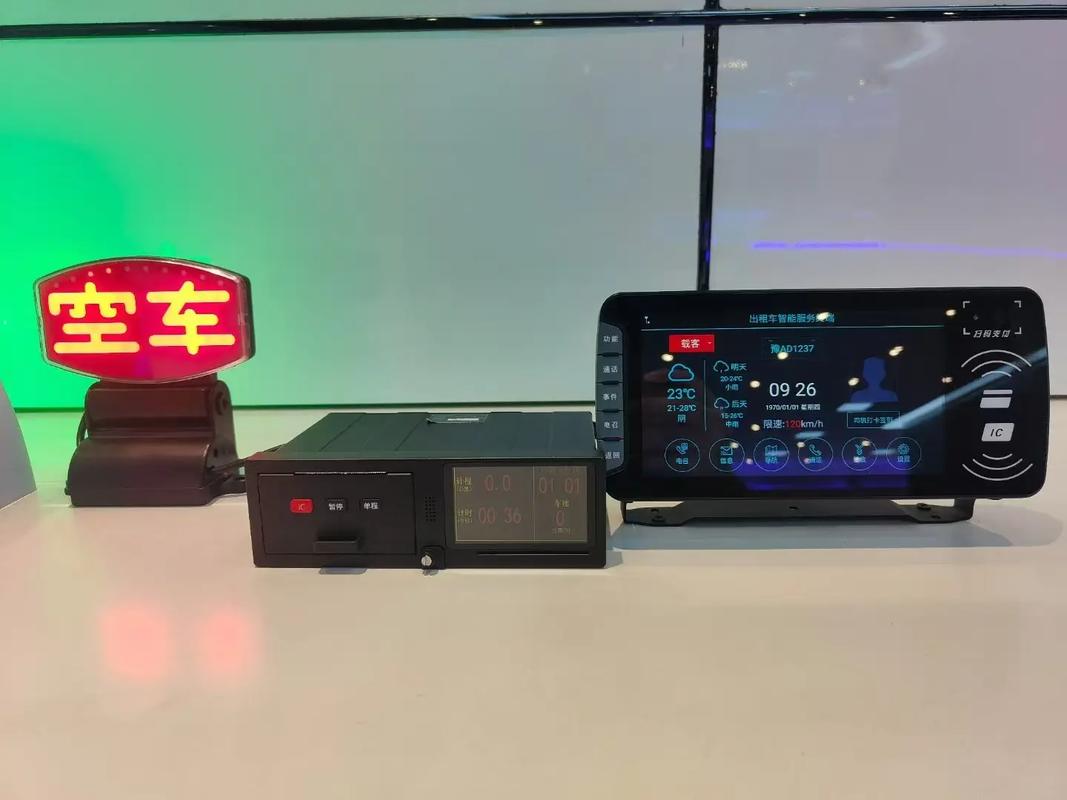

出租车计价器课程设计如何实现？-第2张图片-指南针培训网

工作流程：

  1. 用户通过按键模块向单片机发送指令（启动、暂停、复位）。
  2. 单片机根据指令控制计费状态。
  3. 单片机通过传感器模块获取里程信息（如霍尔传感器脉冲）。
  4. 单片机内部根据预设的计价算法（起步价、里程费、等待费）进行实时计算。
  5. 单片机将计算结果（总费用、里程、时间）发送到LCD1602显示屏上进行实时更新。

系统框图：

+---------------------+
|    按键模块         |  -----> |                |
| (启动/暂停/复位)    |         |                |
+---------------------+         |                |
                                |   单片机       |
+---------------------+         |   (主控制器)    |
|   传感器模块        |  -----> |   (如STC89C52)  |
| (霍尔传感器/编码器) |         |                |
+---------------------+         |                |
                                |                |
+---------------------+         |                |
|   LCD1602 显示模块  | <-----  |                |
| (显示费用/里程/时间)|         |                |
+---------------------+         +----------------+

硬件选型与电路设计

  1. 主控制器:

    • 型号： STC89C52RC 或 STM32F103C8T6
    • 理由： STC89C52是经典的51单片机，资料丰富，成本低，非常适合教学，STM32性能更强，资源更多，适合有更高要求的项目，本设计以STC89C52为例。

  2. 显示模块:

    • 型号： LCD1602 (1602字符型液晶显示器)
    • 理由： 可以显示2行，每行16个字符，足以显示总费用、里程、等待时间等信息，接口简单，驱动成熟。

  3. 输入模块:

    • 型号： 独立按键 x 3
    • 理由： 用于实现启动、暂停/继续、复位功能，电路简单，只需连接到单片机的I/O口，并做必要的上拉或下拉。

  4. 里程检测模块:

    • 方案A (推荐)： 霍尔传感器 + 小磁铁
      • 原理： 在车轮的转动部件上粘贴一小块磁铁，将霍尔传感器固定在附近，车轮每转一圈，磁铁经过一次，霍尔传感器就输出一个脉冲信号，单片机对脉冲进行计数，即可换算出里程。
      • 优点： 非接触式，寿命长，安装方便。
    • 方案B： 光电对管/红外对管
      • 原理： 在车轮上贴一个反光片，利用红外发射和接收管检测反光片的经过。
      • 缺点： 易受灰尘和光线影响，可靠性不如霍尔传感器。
    • 方案C： 旋转编码器
      • 原理： 可以输出正交脉冲，不仅能检测转动，还能检测方向。
      • 优点： 精度高，信息量大。
      • 缺点： 成本相对较高，电路稍复杂。

  5. 电路连接:

    • LCD1602：

      RS, RW, E, D4-D7 -> 连接到单片机的P0或P2口（需要上拉电阻）。

    • 按键：

      三个按键分别连接到P3.0, P3.1, P3.2，并使用10KΩ电阻上拉到VCC。

    • 霍尔传感器：
      • VCC -> 5V
      • GND -> GND
      • OUT -> 连接到外部中断0（INT0, P3.2）或普通I/O口（如P3.3），使用中断可以更精确地捕获脉冲。

软件设计与流程图

软件是项目的核心,主要包括初始化、按键处理、计费逻辑、数据显示四大模块。

  1. 主程序流程图：

    graph TD
A[开始] --> B{系统初始化};
B --> C{等待按键事件};
C -- 启动键 --> D[启动计费];
C -- 暂停/继续键 --> E[切换计费状态];
C -- 复位键 --> F[系统复位];
D --> G[读取传感器数据];
G --> H[根据状态计算费用];
H --> I[更新LCD显示];
I --> C;
E --> G;
F --> C;

  2. 计费逻辑详解 (伪代码):


// 定义常量
float START_PRICE = 10.0;      // 起步价
float START_MILEAGE = 3.0;     // 起步里程
float PRICE_PER_KM = 2.0;      // 每公里单价
float PRICE_PER_MINUTE = 0.5;  // 每分钟单价

// 定义变量 float total_price = 0.0; float mileage = 0.0; int wait_time = 0; bool is_running = false; // 是否在行驶 bool is_waiting = false; // 是否在等待 unsigned long last_pulse_time = 0; int pulse_count = 0; const float MILEAGE_PER_PULSE = 0.01; // 每个脉冲代表的里程数

// 中断服务函数 (霍尔传感器中断) void HALL_ISR() { if (is_running && !is_waiting) { mileage += MILEAGE_PER_PULSE; pulse_count++; } }

// 主循环中的计费逻辑 void calculate_fare() { if (is_running) { // 1. 计算里程费 if (mileage > START_MILEAGE) { total_price = START_PRICE + (mileage - START_MILEAGE) * PRICE_PER_KM; } else { total_price = START_PRICE; }

    // 2. 计算等待费
    if (is_waiting) {
        // 等待费计算，可以在定时器中断里增加wait_time
        total_price += wait_time * PRICE_PER_MINUTE;
    }
}

3.  **软件模块划分:**
    *   **`main.c`**: 主函数，负责调用其他模块，实现主循环。
    *   **`lcd1602.c / lcd1602.h`**: LCD1602驱动函数库，封装初始化、写字符、字符串等函数。
    *   **`key.c / key.h`**: 按键扫描和消抖函数。
    *   **`timer.c / timer.h`**: 定时器初始化和中断服务函数，用于产生系统时钟（如1秒定时）来计算等待时间。
    *   **`interrupt.c / interrupt.h`**: 外部中断（霍尔传感器）服务函数。
    *   **`fare.c / fare.h`**: 计费逻辑核心函数。
---
#### **六、 核心代码框架示例 (基于Keil C51)**
**`main.c`**
```c
#include <reg52.h>
#include "lcd1602.h"
#include "key.h"
#include "timer.h"
#include "fare.h"
sbit KEY_START = P3^0; // 启动按键
sbit KEY_PAUSE = P3^1; // 暂停/继续按键
sbit KEY_RESET = P3^2; // 复位按键
void main() {
    // 初始化模块
    Lcd_Init();
    Timer0_Init(); // 初始化定时器，用于计时
    Init_Interrupt(); // 初始化外部中断0
    Lcd_ShowString(0, 0, "Total Price: 0.0");
    Lcd_ShowString(1, 0, "Mileage: 0.00km");
    Lcd_ShowString(0, 9, "Time: 0min");
    while (1) {
        // 按键检测
        if (Key_Scan(KEY_START) == 0) {
            Start_Fare(); // 启动计费
        }
        if (Key_Scan(KEY_PAUSE) == 0) {
            Toggle_Fare_State(); // 切换状态
        }
        if (Key_Scan(KEY_RESET) == 0) {
            Reset_Fare(); // 复位
        }
        // 计费逻辑
        Calculate_Fare();
        // 更新显示
        Update_Display();
    }
}

timer0.h (用于计时)

#ifndef __TIMER0_H__
#define __TIMER0_H__
void Timer0_Init();
#endif

timer0.c

#include "timer0.h"
unsigned int seconds = 0;
void Timer0_Init() {
    TMOD &= 0xF0; // 清除T0设置
    TMOD |= 0x01; // 设置T0为16位定时器模式
    TH0 = 0xFC;   // 定时1ms
    TL0 = 0x18;
    ET0 = 1;      // 使能T0中断
    EA = 1;       // 开启总中断
    TR0 = 1;      // 启动T0
}
// 定时器0中断服务函数
void Timer0_ISR() interrupt 1 {
    TH0 = 0xFC;
    TL0 = 0x18;
    seconds++;
}

fare.h

#ifndef __FARE_H__
#define __FARE_H__
void Start_Fare();
void Toggle_Fare_State();
void Reset_Fare();
void Calculate_Fare();
void Update_Display();
#endif

fare.c (核心逻辑)

#include "fare.h"
#include "lcd1602.h"
// 全局变量
float total_price = 0.0;
float mileage = 0.0;
unsigned int wait_time = 0;
bit is_running = 0; // 0: 停止, 1: 行驶
bit is_waiting = 0; // 0: 行驶中, 1: 等待中
// 计费参数
#define START_PRICE 10.0
#define START_MILEAGE 3.0
#define PRICE_PER_KM 2.0
#define PRICE_PER_MINUTE 0.5
void Start_Fare() {
    if (!is_running) {
        is_running = 1;
        is_waiting = 0;
        // 可以在这里启动一个里程计数定时器
    }
}
void Toggle_Fare_State() {
    if (is_running) {
        is_waiting = !is_waiting;
    }
}
void Reset_Fare() {
    is_running = 0;
    is_waiting = 0;
    total_price = 0.0;
    mileage = 0.0;
    wait_time = 0;
}
// 在外部中断或定时器中断中调用此函数来增加里程
void Add_Mileage_Pulse() {
    if (is_running && !is_waiting) {
        mileage += 0.01; // 假设每脉冲0.01公里
    }
}
// 在定时器中断中调用此函数来增加等待时间
void Add_Second() {
    seconds++;
    if (is_running && is_waiting) {
        wait_time = seconds / 60; // 将秒转换为分钟
    }
}
void Calculate_Fare() {
    if (is_running) {
        // 计算里程费
        if (mileage > START_MILEAGE) {
            total_price = START_PRICE + (mileage - START_MILEAGE) * PRICE_PER_KM;
        } else {
            total_price = START_PRICE;
        }
        // 计算等待费
        if (is_waiting) {
            total_price += (seconds / 60) * PRICE_PER_MINUTE;
        }
    }
}
void Update_Display() {
    char buf[16];
    // 显示总费用
    sprintf(buf, "Total Price: %.1f", total_price);
    Lcd_ShowString(0, 0, buf);
    // 显示里程
    sprintf(buf, "Mileage: %.2fkm", mileage);
    Lcd_ShowString(1, 0, buf);
    // 显示等待时间
    sprintf(buf, "Time: %dmin", wait_time);
    Lcd_ShowString(0, 9, buf);
}

项目扩展与深化

  1. RTC (实时时钟) 模块：

    • 加入DS1302或DS3231实时时钟芯片,可以获取当前时间，从而实现白天/夜间模式的自动切换，DS3232精度更高，自带温度补偿。

  2. EEPROM 存储模块：

    • 利用单片机自带的EEPROM或外挂AT24C02芯片,存储上一次的计费总额，防止掉电后数据丢失，出租车需要打印发票，这个功能很有必要。

  3. 串口通信模块 (MAX232)：

    将计费数据通过串口发送到PC,使用上位机软件进行更复杂的数据管理和图表绘制。

  4. 语音模块 (SYN6288)：

    添加语音播报功能,在启动、暂停、复位时播放相应的语音提示，提升用户体验。

  5. OLED 显示屏：

    将LCD1602替换为OLED显示屏,显示效果更佳，更省电，并且可以显示图形。

总结与展望

本课程设计提供了一个完整的出租车计价器实现方案,从硬件选型、电路连接到软件编程的各个环节都进行了详细的阐述，学生可以在此基础上，根据自己的兴趣和能力，选择性地实现扩展功能，从而深化对单片机应用的理解。

这个项目不仅锻炼了动手能力,更重要的是培养了系统思维和模块化编程的思想，是电子工程和自动化专业学生非常宝贵的实践经历。
