从零开始打造你的专属电子琴:一份保姆级电子琴单片机课程设计全攻略

从理论到实践,手把手教你用单片机实现音乐梦想,附完整代码与原理图)**


** 你是否想过,用一块小小的单片机,就能亲手打造出一台功能完整的电子琴?本文将为你提供一份详尽、易懂、可操作性强的【电子琴单片机课程设计】全攻略,无论你是电子工程专业的学生、创客爱好者,还是刚入门的初学者,本文都将带你从硬件选型、软件编程到系统调试,一步步实现你的“音乐DIY”梦想,我们不仅讲解“怎么做”,更深入剖析“为什么”,助你真正掌握嵌入式系统设计的核心思想。

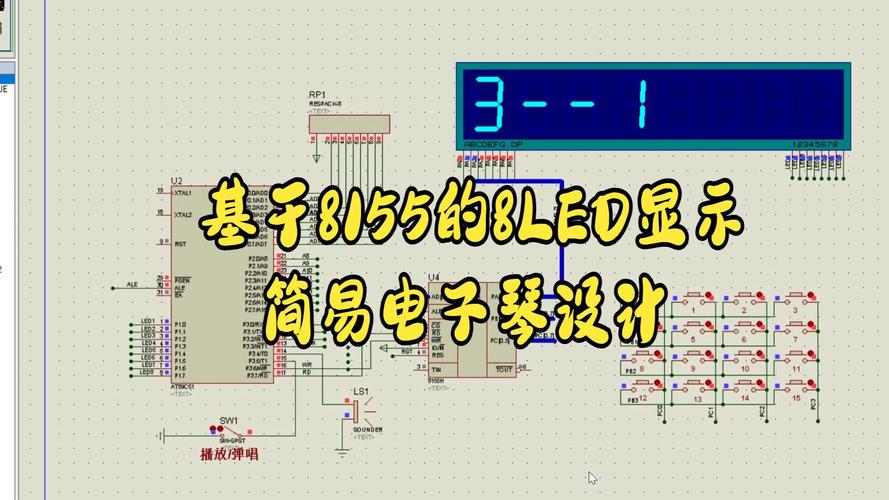

电子琴单片机课程设计如何实现核心功能?-第1张图片-指南针培训网

课程设计概述:我们到底要做什么?

在正式开始之前,我们先明确本次课程设计的核心目标功能规划

核心目标: 设计并制作一个基于单片机的简易电子琴系统,能够通过按键输入,发出不同音高的声音,并具备基本的播放和控制功能。

功能规划(由简到繁,可分步实现):

  1. 基础功能: 按下不同按键,发出对应音阶(如C大调Do, Re, Mi, Fa, Sol, La, Si)。
  2. 进阶功能1(音色选择): 增加“音色切换”按键,可在“钢琴”、“风琴”等不同音色间切换(通过改变波形实现)。
  3. 进阶功能2(播放模式): 增加“自动播放”按键,使其能循环播放一首预设的简单乐曲(如《小星星》)。
  4. 拓展功能(显示与交互): 增加LCD1602显示屏,实时显示当前音名、音色或播放状态。

设计价值: 这个项目看似简单,但它完美融合了数字电路、模拟电路、C语言编程、中断系统、定时器/计数器等单片机开发的核心知识点,是学习嵌入式系统不可多得的经典入门项目。

电子琴单片机课程设计如何实现核心功能?-第2张图片-指南针培训网

核心硬件选型与电路设计:电子琴的“骨架”

一个成功的项目,始于精心的硬件设计,以下是本项目的核心硬件清单及其选型理由。

主控芯片:STC89C52RC单片机

  • 为什么选它? 作为51内核单片机的经典代表,STC89C52RC资源丰富(8K Flash, 512 RAM),价格低廉,资料齐全,学习社区庞大,非常适合教学和初学者实践。
  • 替代方案: STM32系列(功能更强,适合进阶)、Arduino(开发更便捷,但底层封装较多)。

声音产生模块:无源蜂鸣器

  • 为什么是无源? 有源蜂鸣器内部有振荡源,通电即响,频率固定,无法改变音高。无源蜂鸣器没有内部振荡源,需要单片机提供特定频率的PWM(脉冲宽度调制)信号才能发声,频率不同,音高就不同,这正是电子琴的核心原理。
  • 关键参数: 工作电压(通常为5V-12V),频率范围(一般2KHz-5KHz响应较好)。

输入模块:独立按键矩阵

  • 为什么用矩阵? 如果每个按键都占用一个I/O口,7个音阶+几个功能键,I/O口会很快耗尽,采用4x4矩阵键盘只需8个I/O口即可实现16个按键的检测,大大节省了资源。
  • 原理: 行线输出低电平,列线读取电平,通过扫描判断哪个按键被按下。

其他辅助元件:

  • 晶振与电容: 为单片机提供稳定时钟,选用11.0592MHz晶振,因为它能精确产生标准串口波特率,方便后续调试。
  • 复位电路: 保证单片机稳定启动和可靠复位。
  • 电源电路: 可用USB供电或电池供电,确保5V稳定输出。
  • 排阻/上拉电阻: 用于矩阵键盘或I/O口上拉,保证默认电平稳定。

【电路原理图核心部分示意】 (此处在实际文章中应配上清晰的电路原理图,可使用Fritzing或Altium Designer绘制)

  • 单片机与蜂鸣器连接: P1.0口连接一个NPN三极管的基极,三极管的发射极接地,集电极连接蜂鸣器的一端,蜂鸣器另一端接+5V,这种接法可以利用单片机的弱电流驱动蜂鸣器。
  • 矩阵键盘连接: P2口的P2.0-P2.3连接行线,P2.4-P2.7连接列线。

核心软件编程与算法实现:电子琴的“灵魂”

硬件是骨架,软件才是赋予其生命的关键,我们将使用C语言进行Keil C51环境下的编程。

音阶频率表:音乐的“字典” 音乐的十二平均律中,每个音阶都有其固定的频率,我们需要一个数组来存储这些频率值。

// C大调音阶频率表 (单位: Hz)
unsigned int code Freq_Table[] = {
    262, // Do (C4)
    294, // Re (D4)
    330, // Mi (E4)
    349, // Fa (F4)
    392, // Sol (G4)
    440, // La (A4)
    494  // Si (B4)
    // 可以继续扩展高八度或低八度
};

核心算法一:如何发出特定频率的声音?—— 定时器PWM 单片机本身不能直接产生正弦波等复杂波形,但可以通过定时器产生方波来驱动蜂鸣器,方波的频率决定了音高。

  • 原理: 设置定时器工作在模式1(16位定时器),要产生频率为f的方波,需要定时器每T = 1/(2*f)秒中断一次(因为方波高低电平各占一半周期),在中断服务程序中,将连接蜂鸣器的I/O口电平取反。
  • 计算定时器初值:
    • 定时器计数一次的时间 = (12 / 晶振频率) 秒。
    • 0592MHz晶振,机器周期为1.085us。
    • 对于频率f,半周期时间 t = 1 / (2 * f)
    • 需要的计数值 N = t / 机器周期
    • 定时器初值 THx = (65536 - N) / 256, TLx = (65536 - N) % 256

核心算法二:如何检测按键?—— 矩阵键盘扫描

  • 流程:
    1. 行线输出低电平: 将P2.0-P2.3全部置0。
    2. 列线读取状态: 读取P2.4-P2.7的状态。
    3. 判断按键: 如果某列线为低电平,说明该列与当前输出低电平的行线交叉处的按键被按下。
    4. 去抖动: 检测到按键后,延时10-20ms,再次检测,确认是真实按键,而不是机械抖动。
    5. 获取键值: 根据行和列的位置,计算出唯一的键值(如0-15)。

主程序逻辑框架

#include <reg52.h>
// ... (包含头文件和定义)
sbit Buzzer = P1^0; // 蜂鸣器控制引脚
void Timer0_Init(unsigned int freq);
unsigned char Key_Scan();
void Play_Music();
void main() {
    Timer0_Init(0); // 初始化定时器,不发声
    while(1) {
        unsigned char key = Key_Scan();
        if(key != 0xFF) { // 0xFF表示无按键
            switch(key) {
                case 0: case 1: case 2: // ... 对应Do, Re, Mi等按键
                    Timer0_Init(Freq_Table[key]); // 设置定时器产生对应频率
                    break;
                case 10: // 对应“停止”按键
                    Timer0_Init(0); // 停止定时器,静音
                    break;
                // ... 其他功能按键
            }
        }
    }
}
// 定时器0中断服务程序
void Timer0_ISR() interrupt 1 {
    TH0 = (65536 - N) / 256; // 重新加载初值
    TL0 = (65536 - N) % 256;
    Buzzer = ~Buzzer; // 电平翻转,产生方波
}

进阶与拓展功能:让你的电子琴更“智能”

完成基础功能后,可以挑战以下进阶功能,让你的项目脱颖而出。

音色选择(改变波形)

  • 思路: 纯方波音色较“硬”,可以通过PWM占空比来模拟其他波形,占空比50%是方波,占空比25%或75%更接近正弦波,在定时器中断中,不仅翻转电平,还可以根据音色设置不同的翻转逻辑。
  • 实现: 增加一个全局变量duty_cycle,在中断中根据duty_cycle的值来决定翻转电平的时机。

自动播放乐曲

  • 思路: 将乐曲的“音高”和“节拍”编码成一个数据结构,用一个结构体数组存储每个音符的频率和持续时间。

  • 实现:

    typedef struct {
        unsigned int freq; // 频率,0表示休止符
        unsigned int duration; // 持续时间,500ms
    } Note;
    Note song[] = {
        {262, 500}, {262, 500}, {294, 500}, {294, 500}, // ... 小星星前奏
        // ...
        {0, 0} // 结束标志
    };
    void Play_Music() {
        for(int i = 0; song[i].freq != 0; i++) {
            Timer0_Init(song[i].freq);
            delay(song[i].duration); // 自定义延时函数
        }
        Timer0_Init(0); // 播放完毕停止
    }

调试、常见问题与课程设计报告撰写

调试技巧

  • 硬件调试: 使用万用表检查电源、接地是否正常,各连接点是否虚焊,用示波器观察蜂鸣器两端的PWM波形是否正确。
  • 软件调试: Keil自带的仿真功能是利器,可以设置断点,单步执行,观察变量值和I/O口状态,是定位逻辑错误的法宝。

常见问题(FAQ)

  • Q: 蜂鸣器声音沙哑或无声?
    • A: 检查电路连接,特别是三极管部分,确认定时器是否正确开启和中断是否使能,用示波器查看P1.0口是否有PWM输出。
  • Q: 按键反应不灵敏或同时多个按键响应?
    • A: 检查矩阵键盘扫描算法,确保行线和列线连接正确,增加软件延时去抖,如果是多键响应,说明扫描逻辑有漏洞,需要判断是“有效按下”还是“有效释放”。
  • Q: 音阶不准?
    • A: 仔细核对你的频率表,最关键的是晶振频率必须准确,11.0592MHz是常用值,不要用12MHz,否则频率会有偏差。

课程设计报告撰写要点 一份优秀的课程设计报告是你学习成果的最好证明。

  • 关键词: 清晰概括。
  • 目录、正文: 结构清晰,逻辑严谨。
  • 方案论证: 详细说明为什么选择这些硬件和软件方案。
  • 硬件设计: 附上完整原理图、PCB图(如果有的话),并解释各模块功能。
  • 软件设计: 附上核心代码(需有详细注释),解释算法流程和关键函数。
  • 系统调试: 记录调试过程、遇到的问题及解决方案。
  • 结论与心得: 总结项目收获、不足以及未来可改进的方向。

总结与展望

恭喜你!通过完成这个【电子琴单片机课程设计】,你已经不仅仅是点亮了一个LED灯,而是亲手创造了一个能够与人交互、发出美妙声音的智能设备,你掌握了从抽象概念到具体产品的完整实现流程,这其中的成就感是无可比拟的。

未来展望: 你的电子琴还可以变得更强:

  • 增加和弦功能: 同时输出多个频率。
  • 接入MP3模块: 播放预存的音乐文件。
  • 蓝牙/WiFi控制: 用手机App来弹奏。
  • 加入录音功能: 录制并回放你的演奏。

希望这份全攻略能成为你踏上嵌入式开发之旅的坚实阶梯,就动手去创造属于你自己的音乐吧!


(文章末尾可添加评论区,引导用户交流提问,增加页面互动性,有助于SEO)

互动话题: 你在制作电子琴的过程中遇到了什么有趣的问题?或者你有什么更酷的创意?欢迎在评论区留言分享!
