自动控制原理课程设计怎么做？

下面我将为你提供一个完整、详尽的自动控制原理课程设计指南，从选题、步骤、方法到报告撰写，希望能帮助你顺利完成。

第一部分：课程设计核心目标与要求

在开始之前,要明确课程设计要达到什么目的：

1. 理论联系实际：将课堂上学到的传递函数、时域/频域分析、根轨迹、PID控制器设计等理论知识应用于一个具体的物理系统或模型。
2. 掌握设计流程：熟悉“建模 -> 分析 -> 设计 -> 仿真 -> 验证”这一经典控制系统设计流程。
3. 熟练使用工具：精通至少一种控制系统仿真软件，最常用的是 MATLAB/Simulink。
4. 培养工程思维：学会分析系统性能指标（稳定性、快速性、准确性），并根据指标要求进行控制器参数整定。
5. 锻炼报告撰写能力：能够清晰、规范、有条理地阐述设计思路、过程和结果。

第二部分：课程设计完整流程

一个典型的课程设计项目可以分为以下六个步骤：

课题选择与分析

这是项目的起点,选择一个合适的课题至关重要。

选题方向建议：

1. 经典物理系统：最常见，也最容易上手。


   • 倒立摆系统：一级、二级、三级倒立摆，是检验现代控制理论（状态空间）的经典对象。

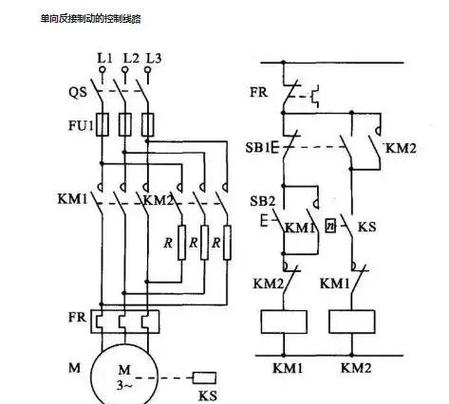

   • 直流电机位置/速度伺服系统：经典的PID控制应用，可以设计位置环或速度环。
   • 液位控制系统：如水箱液位控制，可以设计单容或双容水箱的液位控制。
   • 温度控制系统：如加热炉或恒温箱的温度控制，具有大惯性、大延迟的特点。
   • 无人机姿态控制：俯仰、滚转、偏航通道的控制，是现代控制理论的好例子。

2. 简化工业过程模型：

   • 锅炉汽包水位控制：考虑给水流量、蒸汽流量的影响。
   • 化学反应釜温度控制：需要考虑反应热、夹套温度等因素。

3. 高级方向（可选，需与老师确认）：

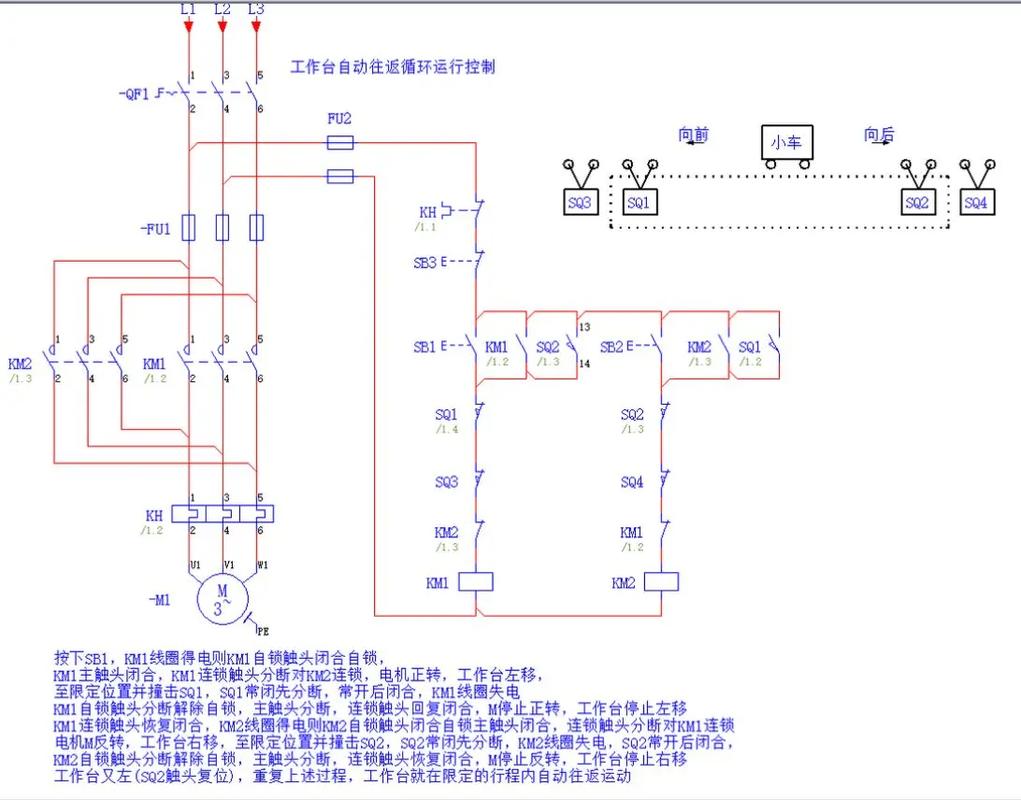

   • 机器人路径跟踪控制：如AGV小车的轨迹控制。
   • 基于机器学习的控制：如使用强化学习进行倒立摆控制（难度较高，需要额外知识）。

课题分析： 确定课题后，要明确：

• 被控对象：是什么物理量？（如：倒立摆的角度、电机的转速、水箱的水位）
• 控制目标：希望被控量达到什么状态？（如：摆杆垂直站立、电机转速稳定在1000rpm、水位保持在50cm）
• 输入量：通过什么来控制？（如：小车的水平驱动力、电机的电枢电压、水泵的阀门开度）
• 干扰：可能存在哪些外部扰动？（如：施加在摆杆上的外力、负载变化、出水阀的开度变化）

建立数学模型

这是整个设计的理论基础,模型可以是传递函数（适用于SISO系统）或状态空间方程（适用于MIMO系统或现代控制理论设计）。

• 传递函数模型：

  • 机理建模法：根据物理/化学定律（如牛顿定律、基尔霍夫定律、能量守恒定律）列出系统的微分方程，然后在零初始条件下进行拉普拉斯变换，得到输入输出之间的传递函数。
  • 示例（直流电机）：
    1. 电枢回路方程：U(s) = I(s)R_a + L_a s I(s) + E_b(s)
    2. 反电动势方程：E_b(s) = K_e * Ω(s)
    3. 转矩方程：T_m(s) = K_t * I(s)
    4. 机械运动方程：T_m(s) = J s Ω(s) + B Ω(s) + T_L(s)
    5. 联立求解,得到从 U(s) 到 Ω(s) 的传递函数 G(s) = Ω(s)/U(s)。

• 状态空间模型：

  • 选择一组能完全描述系统内部状态的变量（状态变量，如：位置、速度、角度、角速度）。
  • 列写一阶微分方程组,表示成矩阵形式： ẋ = Ax + Bu y = Cx + Du
  • x 是状态向量，u 是输入向量，y 是输出向量。

系统性能分析

在加入控制器之前,先分析开环系统的性能。

• 稳定性分析：
  • 时域：求解特征根，判断是否都在左半平面。
  • 频域：绘制Bode图，看幅值裕度和相位裕度是否为正。
• 动态性能分析（时域）：
  • 求系统的单位阶跃响应。
  • 关键性能指标：
    • 超调量：响应超出稳态值的百分比。
    • 调节时间：响应进入并保持在稳态值±5%或±2%误差带内所需的时间。
    • 上升时间：响应从10%稳态值上升到90%稳态值所需的时间。
• 稳态性能分析：
  • 计算系统的静态位置误差系数 K_p、静态速度误差系数 K_v、静态加速度误差系数 K_a。
  • 判断系统在不同输入信号（阶跃、斜坡、抛物线）下的稳态误差。

工具：使用MATLAB的 tf, ss, step, impulse, bode, margin, dcgain 等函数。

控制器设计与仿真

这是设计的核心,根据系统性能指标的要求，设计合适的控制器。

串联校正器设计（经典控制理论）

• PID控制器：最常用、最基础的控制器。
  • P（比例）：加快响应，减小稳态误差，但可能增大超调。
  • I（积分）：消除稳态误差，但会降低系统稳定性，增加相位滞后。
  • D（微分）：预测误差变化趋势，抑制超调，加快响应，但对噪声敏感。
  • 整定方法：
    • 理论整定法：如根轨迹法（配置期望闭环极点）、频率法（指定相位/幅值裕度）。
    • 工程整定法：如Ziegler-Nichols（Z-N）经验公式法、临界比例度法。
• 超前校正：提供一个相位超前，用于增加相位裕度，提高系统稳定性，改善动态性能。
• 滞后校正：提供一个幅值衰减，用于提高系统低频增益，减小稳态误差，但对带宽有影响。
• 滞后-超前校正：结合两者的优点，全面改善系统性能。

状态反馈与观测器设计（现代控制理论）

• 状态反馈：如果所有状态变量都可测，可以设计状态反馈矩阵 K，将闭环系统的极点配置到期望的位置，从而获得理想的动态性能。
  • 条件：系统必须完全能控。
• 状态观测器：如果状态变量不可测（如倒立摆的角度角速度），需要设计观测器（如龙伯格观测器）来估计这些状态。
  • 条件：系统必须完全能观。

仿真验证：

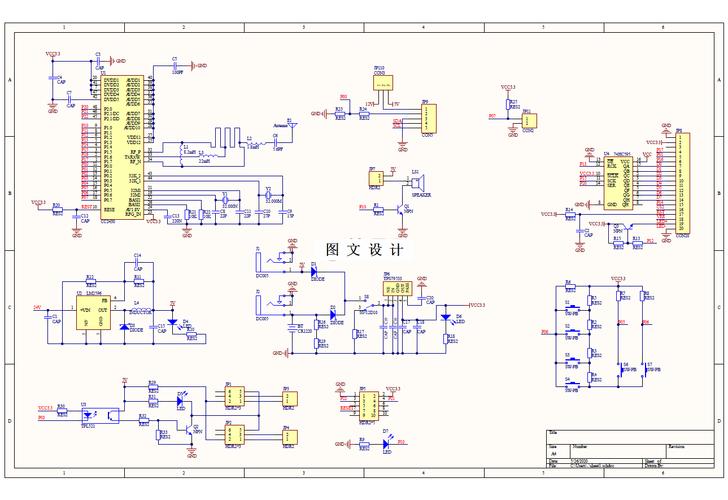

• 在Simulink中搭建系统模型。
• 将设计的控制器接入系统,构成闭环。
• 进行单位阶跃响应、单位斜坡响应等仿真，观察系统性能是否满足设计要求。
• 鲁棒性测试：改变被控对象模型参数（如转动惯量J增大20%），观察系统性能变化，检验控制器的鲁棒性。

撰写课程设计报告

报告是设计的最终成果,要体现你的工作量和思考深度，一份完整的报告通常包含以下部分：

1. 封面：题目、姓名、学号、班级、日期。
2. 摘要与关键词：简要介绍设计内容、方法、主要成果和结论。
3. 目录。
4. 第一章：绪论
   • 1 设计背景与意义
   • 2 被控对象描述
   • 3 设计任务与要求（明确性能指标）
5. 第二章：系统数学建模
   • 1 模型假设
   • 2 机理建模过程（详细列出推导步骤）
   • 3 最终传递函数/状态空间方程
6. 第三章：开环系统性能分析
   • 1 稳定性分析
   • 2 动态性能分析（附单位阶跃响应曲线）
   • 3 稳态性能分析
   • 4 分析结论（指出开环系统的不足，引出控制器的必要性）
7. 第四章：控制器设计与仿真
   • 1 控制方案选择（为什么选PID？为什么选超前校正？）
   • 2 控制器设计过程（详细说明参数整定方法，如Z-N法、根轨迹法等）
   • 3 闭环系统Simulink模型图
   • 4 仿真结果与分析
     • 单位阶跃响应曲线（附图），并标注性能指标（σ%, t_s）。
     • 与开环系统性能对比。
     • 鲁棒性测试结果与分析。
8. 第五章：结论与展望
   • 1 设计工作总结
   • 2 设计成果评价（是否达到预期指标）
   • 3 设计中遇到的问题及解决方案
   • 4 未来可改进的方向（如采用更先进的控制算法）
9. 参考文献：列出所有参考的书籍、论文、技术手册等。
10. 附录：关键MATLAB代码、详细的推导过程等。

第三部分：经典案例示例——倒立摆系统

假设你选择了一级倒立摆作为课题。

1. 建模：

   • 分析：被控对象是摆杆的角度 ，输入是小车的水平力 F，目标是使 保持为0（垂直）。
   • 建模：对小车和摆杆分别进行受力分析，应用牛顿第二定律，列出联立微分方程组，通过拉普拉斯变换和消元，得到从 F 到 的传递函数 G(s)，这是一个不稳定的系统。

2. 开环分析：

   • 绘制 G(s) 的Bode图，会发现相位裕度为负，系统不稳定。
   • 单位阶跃响应曲线会发散。

3. 控制器设计：

   • 方案一（经典控制）：设计一个超前-滞后校正器 或 PID控制器，通过根轨迹法或Bode图法，配置校正器参数，使闭环系统稳定，并满足超调量小于10%、调节时间小于2秒等指标。
   • 方案二（现代控制）：
     • 将传递函数模型转换为状态空间模型。
     • 检查系统能控性。
     • 使用极点配置法,设计状态反馈矩阵 K，将闭环极点配置在S左半平面的合适位置（如[-2±2j, -5, -6]）。
     • 由于角度和角速度可能不可测,设计一个全维状态观测器来估计状态。

4. 仿真与验证：

   • 在Simulink中搭建闭环系统模型。
   • 施加一个小的初始扰动（如给摆杆一个1度的初始角度），观察系统能否自动恢复平衡。
   • 给小车施加一个阶跃位置指令,观察系统的跟踪性能。
   • 改变摆杆的质量,测试系统的鲁棒性。

5. 撰写报告：

   按照第二部分的报告结构,将上述所有过程、图表、分析结果清晰地呈现出来。

第四部分：常见问题与建议

• 问题：不知道怎么开始？
  • 建议：从最简单的直流电机或液位系统开始，网上有大量成熟的参考模型和论文，可以模仿学习。
• 问题：理论推导很复杂，算不出来？
  • 建议：重点是理解物理意义，可以借助MATLAB的符号运算工具箱（Symbolic Math Toolbox）辅助推导，如果实在困难，可以合理简化模型。
• 问题：控制器参数整定不出来，性能不达标？
  • 建议：不要死磕一个方法，多尝试几种整定法（如先试Z-N，再手动微调），理解P、I、D（或超前/滞后）参数对系统响应的影响，这是手动微调的基础。
• 问题：报告写不出来？
  • 建议：先搭好报告的框架，再往里面填充内容，图表要清晰美观，必须有图例和标题，语言要专业、客观。

希望这份详细的指南能对你有所帮助！祝你课程设计顺利，取得好成绩！
