Activiti 工作流引擎从入门到精通实战课程
课程简介
本课程旨在帮助学员全面、系统地学习和掌握 Activiti 工作流引擎的核心概念、API 使用、高级特性以及在实际项目中的最佳实践，通过理论讲解、代码演示和项目实战，学员将具备独立设计、开发、部署和管理工作流应用的能力，提升企业级应用的开发效率与业务流程的灵活性。
课程目标
- 理解 工作流和 BPMN 2.0 的核心概念。
- 掌握 Activiti 的核心架构、数据表结构和核心 API。
- 熟练使用 Activiti Designer (或 Flowable) 可视化流程设计器。
- 能够独立开发 流程定义、部署、启动、查询、处理任务、流程实例管理等全生命周期代码。
- 掌握 流程变量、任务分配、排他网关、并行网关、用户任务、服务任务等关键节点。
- 了解并实践 Activiti 的高级特性，如监听器、表达式、历史数据管理等。
- 具备 将 Activiti 集成到 Spring Boot / Spring MVC 项目中的能力。
- 理解 工作流引擎的性能、监控和常见问题排查方法。
课程大纲
第一部分：基础入门与环境搭建
- 工作流与 Activiti 介绍
- 什么是工作流？为什么需要工作流引擎？
- 主流工作流引擎对比：Activiti, Flowable, Camunda。
- Activiti 的历史、特点、版本选择与社区生态。
- Activiti 7 的重大变革：与 Spring Boot 的深度集成。
- 开发环境搭建
- 软件准备：JDK (1.8+), Maven, MySQL (5.7+), IDE (IntelliJ IDEA/Eclipse)。
- Activiti 项目创建：使用 Maven 创建标准 Java 项目。
- 数据库准备：创建 Activiti 专用的数据库。
- 核心 JAR 包引入：手动引入 Activiti 核心依赖。
- 验证安装：编写第一个 "Hello World" 程序，验证数据库表是否生成。

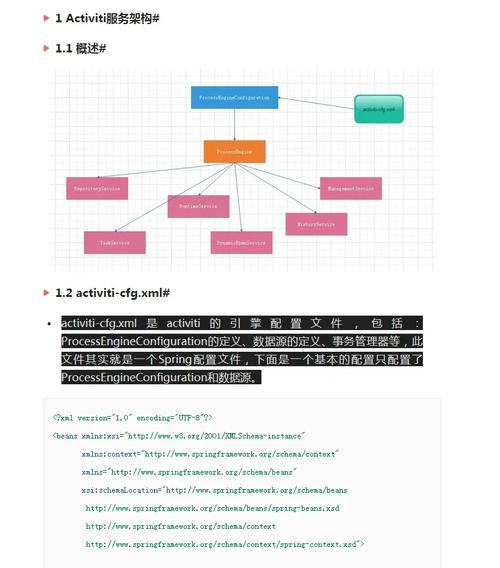

- Activiti 核心组件与架构
- 核心服务 API：
ProcessEngine,RepositoryService,RuntimeService,TaskService,HistoryService等。 - Activiti 架构图解：深入理解各服务的作用和交互关系。
- 数据库表结构详解：23 张核心表的作用（如
act_re_*,act_ru_*,act_hi_*）。 - 流程引擎的创建与关闭。
- 核心服务 API：
第二部分：核心概念与流程定义
- BPMN 2.0 基础
- 什么是 BPMN 2.0？
- 基本元素：
Process(流程),Start Event(开始事件),End Event(结束事件),Task(任务),Sequence Flow(顺序流)。 - 使用流程设计器：安装并熟悉 Activiti Designer / Flowable 插件。
- 实战：在流程设计器中绘制一个简单的 "请假申请" 流程，并导出为
.bpmn20.xml文件。
- 流程定义的部署与启动
RepositoryService：管理流程定义。- 部署流程定义：使用
DeploymentBuilder从 classpath 或 zip 文件部署。 - 查询流程定义：按 key, version 等条件查询。
RuntimeService：启动流程实例。- 实战：通过 Java 代码部署上一步绘制的请假流程，并启动一个流程实例。
- 数据库表变化观察：
act_re_deployment,act_re_procdef,act_ru_execution表的变化。
第三部分：流程任务与执行
- 用户任务与任务查询
TaskService：管理任务。- 查询任务：
taskQueryAPI，按assignee(办理人),candidateUser(候选人),processDefinitionKey等条件查询。 - 任务分配：固定分配 vs. 动态分配（表达式）。
- 实战：查询并查看启动的流程实例有哪些待办任务。
- 任务的生命周期
- 认领任务：
taskService.claim(taskId, userId)。 - 完成任务：
taskService.complete(taskId)。 - 转办任务：
taskService.setAssignee(taskId, newUserId)。 - 委派任务：
taskService.delegateTask(taskId, newUserId)。 - 实战：模拟员工 "张三" 认领并完成请假申请任务，观察流程推进和数据库表（
act_ru_task）的变化。
- 认领任务：
- 流程变量
- 什么是流程变量？其作用域（流程实例级、任务级、全局）。
- 设置变量：
setVariable,setVariables。 - 获取变量：
getVariable,getVariables。 - 变量类型：支持 Java 基本类型、POJO、JSON 等。
- 实战：在启动流程时传入申请人、请假天数等变量，在完成任务时根据天数判断是否需要审批。
第四部分：流程网关与分支
- 排他网关
- 概念：基于条件表达式的“互斥”分支，一次只走一条路径。
- 条件设置：在 Sequence Flow 上设置
conditionExpression。 - 实战：在请假流程中加入“根据请假天数判断”的排他网关（天数>3天需要经理审批，否则直接结束）。
- 并行网关
- 概念：实现“并行”或“汇聚”效果。
- 分支：一条路径进入，多条路径同时执行。
- 汇聚：所有分支都到达后，流程继续向下。
- 实战：设计一个“并行审批”流程，申请同时提交给部门经理和财务经理，两人都审批通过后流程才结束。
- 模块十一：其他网关
- 包容网关：满足条件的路径都会执行。
- 事件网关：基于事件触发分支。
第五部分：高级特性与实战
- 模块十二：服务任务
- 概念：在流程中执行 Java 逻辑。
- 实现方式：实现
JavaDelegate接口。 - 表达式：使用 调用 Spring Bean 的方法。
- 实战：在请假流程结束时，通过服务任务自动发送一封邮件通知申请人。
- 模块十三：监听器
- 概念：在流程生命周期特定节点（如流程开始/结束、任务创建/完成）执行自定义逻辑。
- 类型：
ExecutionListener,TaskListener,DelegateExpression。 - 实战：为任务完成事件添加监听器，在控制台打印日志。
- 模块十四：Spring Boot 集成
- 使用
Activiti Spring Boot Starter：简化配置，自动配置。 - 配置文件：
application.yml中配置数据库、自动部署等。 - 获取
Service：通过@Autowired直接注入RuntimeService,TaskService等。 - 实战：将之前的请假流程项目重构为 Spring Boot 项目。
- 使用
- 模块十五：历史数据与查询
HistoryService：查询历史流程实例、历史任务、历史活动等。- 配置历史级别：
ACTIVITY(推荐),AUDIT,NONE。 - 实战：查询一个已结束流程的完整审批轨迹。
- 模块十六：流程图与动态表单
- 生成流程图：使用
RepositoryService的getProcessDiagram(...)生成 PNG 流程图。 - 动态表单：在流程中动态收集信息（使用
startFormData和taskFormData）。
- 生成流程图：使用
第六部分：项目实战与进阶
- 模块十七：综合项目实战 - “办公自动化系统”
- 需求分析：实现请假、报销、采购等多个审批流程。
