《单片机原理与应用》课程设计报告

课题名称：基于单片机的多功能电子时钟设计与实现

摘要

本设计旨在利用单片机技术，设计并实现一款高精度、多功能、低成本的电子时钟系统，系统以STC89C52RC单片机作为主控核心，采用DS1302实时时钟芯片提供精确的时间基准，通过LCD1602液晶显示屏实现年、月、日、时、分、秒等信息的直观显示，用户可通过独立按键进行时间与日期的设置，并增加了温度检测和闹钟功能，使系统更具实用性和扩展性，设计内容包括硬件电路的设计、软件程序的编写与调试，最终实现了预定功能，测试结果表明，该电子时钟运行稳定，时间准确，操作简便,达到了课程设计的要求。

单片机；电子时钟；DS1302；LCD1602；C语言

Abstract

This project aims to design and implement a multi-functional, high-precision, and low-cost electronic clock system based on microcontroller technology. The system uses the STC89C52RC microcontroller as the core controller, employs the DS1302 Real-Time Clock (RTC) chip to provide a precise time reference, and utilizes an LCD1602 liquid crystal display to intuitively show information such as year, month, day, hour, minute, and second. Users can set the time and date through independent buttons. Additionally, functions like temperature detection and alarm clock have been integrated to enhance the system's practicality and scalability. The design process includes hardware circuit design, software programming, and debugging. The final system successfully achieves all predetermined functions. Test results demonstrate that the electronic clock operates stably, keeps accurate time, and is user-friendly, meeting the requirements of the course design.

Keywords: Microcontroller; Electronic Clock; DS1302; LCD1602; C Language

目录

1. 绪论 1.1 课题背景与意义 1.2 国内外研究现状 1.3 本设计主要任务
2. 系统总体方案设计 2.1 设计目标 2.2 系统功能需求分析 2.3 系统总体方案论证 2.4 系统硬件框图 2.5 系统软件流程图
3. 硬件电路设计 3.1 主控模块电路设计 3.2 时钟模块电路设计 3.3 显示模块电路设计 3.4 按键模块电路设计 3.5 温度模块电路设计 (可选) 3.6 电源模块电路设计 3.7 总体硬件原理图
4. 软件系统设计 4.1 开发环境介绍 4.2 程序设计思想 4.3 主程序流程设计 4.4 各功能模块程序设计 4.4.1 DS1302驱动程序设计 4.4.2 LCD1602驱动程序设计 4.4.3 按键扫描与处理程序设计 4.4.4 温度读取程序设计 (可选)
5. 系统调试与结果分析 5.1 硬件调试 5.2 软件调试 5.3 系统联调 5.4 测试结果与分析
6. 总结与展望 6.1 设计总结 6.2 心得体会 6.3 未来展望
7. 参考文献
8. 附录 8.1 系统完整原理图 8.2 系统核心C语言源代码

绪论

1 课题背景与意义

随着电子技术的飞速发展和人们生活节奏的加快，电子时钟已成为日常生活中不可或缺的一部分，从传统的机械时钟到现代的智能手表，时间显示与计时设备的技术在不断革新，单片机因其体积小、成本低、功能强大、易于开发等优点，在嵌入式系统领域得到了广泛应用，基于单片机设计的电子时钟，不仅能够精确计时，还能通过软件编程实现日期显示、闹钟、温度监测等多种功能，具有很高的性价比和实用价值，本课程设计旨在通过完成一个完整的电子时钟项目，加深对单片机原理、接口技术、C语言编程及软硬件调试等知识的理解和应用,培养学生的工程实践能力和创新思维。

2 国内外研究现状

电子时钟技术已经相当成熟，国外以瑞士钟表业和日本的电子产品为代表，在精度、稳定性和外观设计上处于领先地位，国内则凭借强大的制造业优势，在中低端电子时钟市场占据了主导地位，并在智能化、网络化方面发展迅速，从技术角度看，现代电子时钟正朝着高精度（如使用TCXO晶振）、低功耗（如使用STM32L系列等低功耗MCU）、多功能集成（如集成蓝牙、Wi-Fi、NFC）和显示多样化（如OLED、电子墨水屏）的方向发展，本设计采用经典的51内核单片机，是对基础电子时钟设计的实践,为未来学习更复杂的嵌入式系统打下坚实基础。

3 本设计主要任务

本设计的主要任务是设计并制作一个基于单片机的多功能电子时钟,具体任务包括：

1. 搭建以STC89C52RC单片机为核心的硬件系统。
2. 实现DS1302时钟芯片的驱动,确保时间计时的准确性。
3. 实现LCD1602液晶屏的驱动，并能清晰显示时间、日期等信息。
4. 设计按键电路及相应的软件，实现时间、日期的设置功能。
5. （可选）集成DS18B20温度传感器,实现环境温度的显示。
6. （可选）实现闹钟功能,在设定时间发出提示音。
7. 完成软硬件的联合调试,并对最终结果进行分析。

系统总体方案设计

1 设计目标

1. 能够准确显示年、月、日、时、分、秒。
2. 能够通过按键对时间（时、分、秒）和日期（年、月、日）进行设置。
3. （可选）能够实时显示环境温度。
4. （可选）能够设置闹钟时间,并在到达时间时蜂鸣器鸣响。
5. 系统运行稳定，界面友好,操作简单。

2 系统功能需求分析

3 系统总体方案论证

纯软件计时

• 原理： 利用单片机内部定时器产生一个固定时间间隔（如50ms），通过软件计数来累加实现秒、分、时。
• 优点： 外部电路简单,成本低。
• 缺点： 计时精度受单片机主频、中断响应时间、软件执行时间等因素影响，容易产生误差,且断电后时间会丢失。
• 不满足高精度和断电续时的要求,不采用。

专用时钟芯片计时

• 原理： 采用DS1302、DS3231等专用实时时钟芯片，芯片通过外部晶振保证高精度计时，并内置备用电池,支持数据在断电后保持。
• 优点： 计时精度高，稳定可靠，支持断电续时，与单片机通信简单（SPI或I2C）。
• 缺点： 成本相对较高,需要额外电路。
• 完全满足设计要求,是本设计的首选方案。

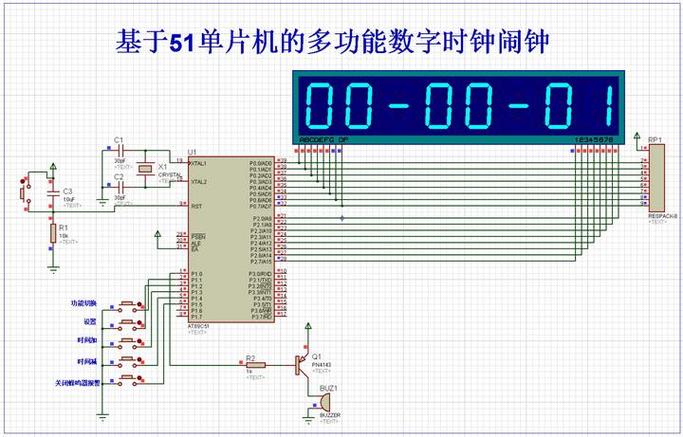

4 系统硬件框图

graph TD
    A[电源模块] --> B[主控模块 STC89C52];
    B -->
