《列车运行图》课程设计说明书

摘要

本设计说明书以[某城市地铁X号线]为背景，旨在综合运用《列车运行图》及相关课程的理论知识，完成一个特定区段的列车运行图铺画工作，设计首先明确了设计任务、依据和原始资料，包括线路条件、车站分布、列车性能、客流数据等，对设计区段的通过能力进行了计算与分析，确定了在给定条件下的理论最大通过能力，在此基础上，进行了列车运行图的铺画，包括编制列车运行时刻表、计算列车旅行速度、技术停站时间等关键参数，设计最终形成了一张能够满足运输需求和通过能力要求的列车运行图，并对运行图的质量指标（如旅行速度、满载率等）进行了评价，本设计不仅加深了对列车运行图理论的理解,也锻炼了运用专业知识解决实际工程问题的能力。

列车运行图；通过能力；时刻表；旅行速度；城市轨道交通

目录

第一章 绪论 1.1 设计背景与意义 1.2 设计依据与原始资料 1.3 设计内容与目标

第二章 设计基础理论与方法 2.1 列车运行图概述 2.1.1 列车运行图的定义与作用 2.1.2 列车运行图的分类 2.2 列车运行图铺画的基本原理 2.2.1 运行周期与时间要素 2.2.2 车站间隔时间 2.2.3 追踪间隔时间 2.3 通过能力计算方法

第三章 设计区段概况与基础数据 3.1 设计区段线路概况 3.1.1 线路走向与车站分布 3.1.2 线路平纵断面条件 3.2 车站技术作业 3.2.1 车站功能与作业内容 3.2.2 车站折返能力分析 3.3 列车技术参数 3.3.1 列车编组与定员 3.3.2 列车启动、制动性能 3.4 客流与行车量 3.4.1 设计客流数据（早高峰） 3.4.2 行车组织方案（行车间隔）

第四章 通过能力计算 4.1 计算方法选择 4.2 车站间隔时间计算 4.2.1 不同时到达间隔时间 (τ_不) 4.2.2 会车间隔时间 (τ_会) 4.2.3 同方向列车连发间隔时间 (τ_连) 4.3 追踪间隔时间计算 4.4 最终通过能力计算与结果分析

第五章 列车运行图铺画 5.1 运行图铺画原则与步骤 5.2 铺画准备工作 5.2.1 坐标系建立 5.2.2 时间与距离比例尺确定 5.3 运行图铺画过程 5.3.1 铺画平行运行图 5.3.2 铺画列车停站线 5.3.3 铺画折返线与折返作业 5.4 运行图最终方案说明

第六章 运行图指标计算与评价 6.1 旅行速度计算 6.2 满载率计算与分析 6.3 运行图稳定性评价 6.4 设计方案综合评价

第七章 总结与展望 7.1 设计工作总结 7.2 设计中遇到的问题与解决方法 7.3 心得体会与展望

致谢

参考文献

附录 附录A：原始数据表 附录B：计算过程详细数据 附录C：列车运行图（最终方案图）

示例

第一章 绪论

1 设计背景与意义 列车运行图是城市轨道交通或铁路运输组织的综合性计划，是列车运行的基础，也是各部门协同工作的依据，它规定了各次列车在区间、车站的到发、通过时刻，以及列车在车站的停车时间、折返作业时间等，科学合理的列车运行图能够有效利用线路和车站通过能力，提高运输效率，保障行车安全，提升乘客服务水平，本次课程设计旨在通过一个完整的、模拟的工程项目，将理论知识与实践相结合，掌握列车运行图编制的全过程,为未来从事轨道交通运营管理工作奠定坚实基础。

2 设计依据与原始资料 本次设计主要依据以下资料：

1. 《列车运行图》课程设计任务书。
2. 《城市轨道交通列车运行图编制规则》（相关国家标准或行业规范）。
3. [某城市地铁X号线]线路平纵断面图、车站分布图。
4. [某城市地铁X号线]列车技术参数（车型、编组、最高速度、加减速度等）。
5. [某城市地铁X号线]车站折返设备配置图及技术作业流程。
6. [某城市地铁X号线]设计年度早高峰小时断面客流数据。

3 设计内容与目标 本设计的主要内容包括：

1. 分析设计区段的线路、车站、列车等基础条件。
2. 计算设计区段的通过能力。
3. 根据客流需求和通过能力,确定行车间隔。
4. 手工或利用辅助软件铺画列车运行图。
5. 计算并评价运行图的主要质量指标。

设计目标是编制出一张技术上可行、经济上合理、满足客流需求、保证行车安全和效率的列车运行图。

第二章 设计基础理论与方法

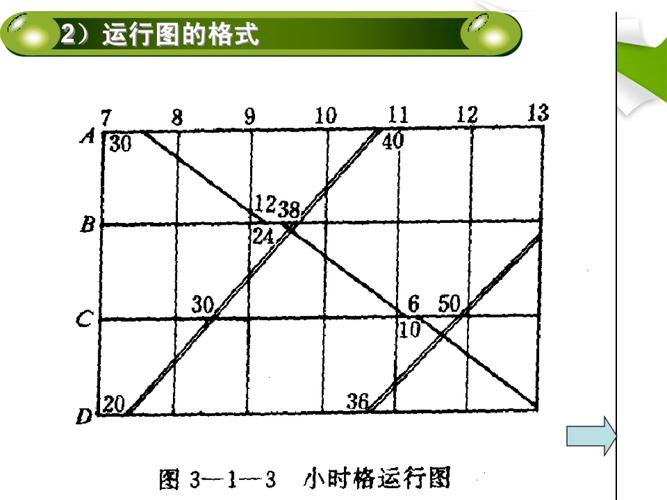

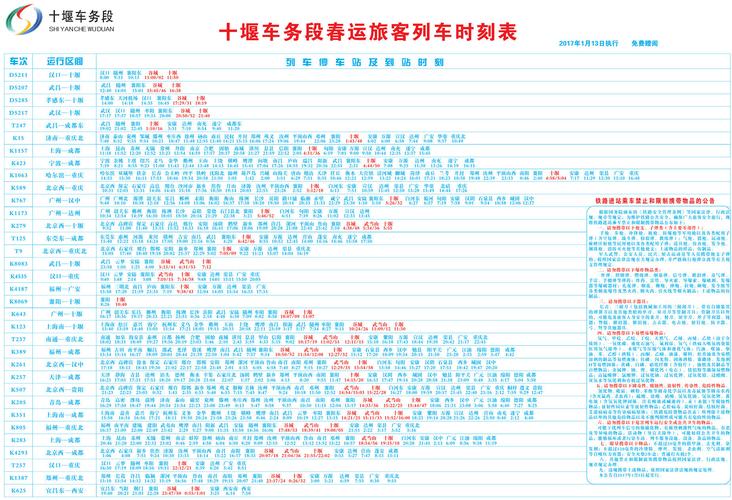

1 列车运行图概述 列车运行图是用坐标原理表示列车运行时空关系的图解，其横坐标表示时间，纵坐标表示距离，列车运行线是列车在时间-空间坐标系中的轨迹，根据列车等级和运行速度，可分为平行运行图和非平行运行图；根据正线数目，可分为单线运行图、双线运行图和多线运行图。

2 列车运行图铺画的基本原理 铺画运行图的核心是控制列车之间的时间间隔,确保行车安全和效率。

• 车站间隔时间：指在车站上办理两列列车到达、出发或通过作业所需要的最小时间间隔，主要包括：
  • 不同时到达间隔时间 (τ_不)：在单线区段，相对方向列车在车站交会时,必须保证后到达列车不先于先到达列车从车站出发的最小时间间隔。
  • 会车间隔时间 (τ_会)：在单线区段,相对方向列车在车站交会的最小时间间隔。
  • 同方向列车连发间隔时间 (τ_连)：在同一车站,同方向列车连续发车的最小时间间隔。
• 追踪间隔时间 (I_追)：在自动闭塞或移动闭塞的双线或多线区段，同方向列车以追踪方式运行，两列车之间的最小安全间隔时间，它取决于列车制动性能、信号系统反应时间、线路条件等。

第三章 设计区段概况与基础数据

1 设计区段线路概况 本次设计选取[某城市地铁X号线]的[起点站A]至[终点站B]区段，全长约25公里，共设20个车站，线路为地下线路，最大坡度为30‰，最小曲线半径为300米，该区段为双线区段,采用右侧行车制。

表3.1 设计区段主要车站一览表

4 客流与行车量 根据设计年度客流预测，早高峰（7:30-9:30）小时最大断面客流出现在[F站]至[G站]区间，为[25000]人次/小时，列车采用6节编组，定员为[1860]人/列。 为满足客流需求，并考虑一定的系统裕量，初步确定早高峰小时开行列车对数为[N]对/小时，对应的行车间隔为[T]分钟（N=30对/h, T=2min）。

第四章 通过能力计算

1 计算方法选择 本设计区段为双线区段，且为城市轨道交通，采用移动闭塞系统，其通过能力主要受追踪间隔时间的限制，计算公式为： [ N = \frac{3600}{I_{\text{追}}} ] N为小时通过能力（列/小时）,I_追为追踪间隔时间。

3 追踪间隔时间计算 在移动闭塞条件下，追踪间隔时间主要由列车在区间内以最大制动率停车，并保持安全防护距离所需的时间决定，计算公式为： [ I{\text{追}} = t{\text{制}} + t{\text{安}} + t{\text{反应}} ]

• t_制：列车从最高运行速度制动至停车的时间。
• t_安：安全防护时间，通常取2-3秒。
• t_反应：司机或ATP系统的反应时间，通常取1-2秒。

根据列车技术参数（a=1.0m/s²），假设区间最高速度为80km/h（22.22m/s）。 [ t{\text{制}} = \frac{v{\text{max}}}{a} = \frac{22.22}{1.0} = 22.22 \text{秒} ] 取 t_安 = 3秒，t_反应 = 2秒。 [ I_{\text{追}} = 22.22 + 3 + 2 = 27.22 \text{秒} ] 为便于运营管理，取整为 30秒。

4 最终通过能力计算与结果分析 将计算出的追踪间隔时间代入公式： [ N = \frac{3600}{30} = 120 \text{列/小时} ] 即该双线区段在理论上的最大通过能力为120列/小时，本次设计要求的行车间隔为2分钟（30列/小时），远小于理论通过能力,因此通过能力满足要求。

第五章 列车运行图铺画

1 运行图铺画原则与步骤 铺画原则：

1. 安全第一：严格遵守各项间隔时间标准。
2. 效率优先：在保证安全的前提下,尽量提高旅行速度和通过能力。
3. 服务为本：满足客流需求,方便乘客换乘。
4. 均衡稳定：列车运行应均衡,避免长时间大间隔。

铺画步骤：

1. 确定铺画区段、时间范围（如一个周期）。
2. 绘制坐标格,标明车站和里程。
3. 铺画铺画基线（通常为站停时间最长的车站的停站线）。
4. 铺画其他停站线,满足追踪间隔和停站时间要求。
5. 铺画折返线,确保折返作业时间充足。
6. 检查并优化运行线,确保无冲突。

3 运行图铺画过程 （此处应有详细的文字描述,并可以附上铺画过程的草图或关键步骤截图）

• 铺画平行运行图。 以2分钟为间隔，从A站开始，按照计算出的区间运行时间和追踪间隔，依次铺画所有上行和下行的列车运行线，此时不考虑停站,所有列车均为通过。
• 铺画列车停站线。 根据各站的客流情况和运营要求，为部分列车添加停站作业，停站时间根据《规范》和实际情况确定（如30秒），添加停站后,必须检查后续列车的追踪间隔是否仍然满足要求。
• 铺画折返线。 在A站和B站，为列车添加折返作业时间，折返时间包括：进站、停站、清客、换端、出站等一系列作业，根据车站设备配置计算得出（如6分钟），折返作业完成后,下一列车方能进入该站台。

第六章 运行图指标计算与评价

1 旅行速度计算 旅行速度是衡量运行图质量的重要指标，计算公式为： [ v{\text{旅}} = \frac{\sum n L}{\sum n t{\text{运行}} + \sum n t_{\text{停站}}} ]

• n为列车数量，L为区段长度。
• t_运行为列车在区段内的纯运行时间。
• t_停站为列车在区段内的总停站时间。

以某上行列车为例,计算其在[A站]至[B站]的旅行速度。

• 区段长度 L = 25 km。
• 纯运行时间 t_运行 = 28分钟（根据运行图读取）。
• 总停站时间 t停站 = 3分钟（在C、F、H三站各停1分钟）。 [ v{\text{旅}} = \frac{25}{28 + 3} \times 60 \approx 48.08 \text{ km/h} ] （注：实际计算应取所有列车的平均值）

2 满载率计算与分析 满载率反映了列车运力的利用情况，是评价服务质量的重要指标。 [ \alpha = \frac{P}{C} \times 100\% ] P为断面客流量，C为列车定员。 早高峰最大断面客流P=25000人次/h，列车定员C=1860人/列，行车间隔T=2min。 每小时开行列车数 N = 60 / T = 30 列/小时。 该区段提供的总运力 = C × N = 1860 × 30 = 55800 人次/小时。 最大断面满载率 = P / (C / (T/60)) = 25000 / (1860 / (2/60)) = 25000 / 1860 * 30 ≈ 40.3%。 该满载率在合理范围内（通常建议在80%-100%），表明运力配置既能满足客流需求，又留有一定裕量,乘客舒适度较高。

第七章 总结与展望

1 设计工作总结 本次课程设计严格按照任务书要求，系统学习了列车运行图的理论知识，并以[某城市地铁X号线]为例，完成了从基础数据分析、通过能力计算到运行图铺画和评价的全过程，最终成功编制了一张行车间隔为2分钟的早高峰列车运行图,各项指标均符合要求。

2 设计中遇到的问题与解决方法 在铺画过程中，曾遇到因部分车站停站时间过长，导致后续列车追踪间隔不足的问题，通过调整部分列车的停站方案（如部分列车不停站或减少停站时间），并优化了折返作业时间，最终解决了冲突,保证了运行图的可行性。

3 心得体会与展望 通过本次设计，我深刻体会到列车运行图是轨道交通运营的“灵魂”，其编制工作是一项系统性、综合性的工程，需要扎实的理论基础和细致的实践操作，随着智能调度系统的发展，运行图的编制将更加自动化和智能化,本次设计为我今后的学习和工作打下了坚实的基础。

致谢

本课程设计的顺利完成，离不开[指导教师姓名]老师的悉心指导和耐心教诲，从选题、方案制定到最终定稿，老师都给予了关键性的帮助，感谢同学们在课程设计过程中的讨论与交流,向所有关心和帮助过我的人表示最诚挚的感谢！

参考文献

[1] 毛保华. 城市轨道交通运营管理[M]. 北京: 人民交通出版社, 2025. [2] GB/T 30012-2025, 城市轨道交通列车运行图编制规则[S]. [3] [你的教材名称]. 列车运行图[M]. [出版社], [年份].

附录

附录C：列车运行图（最终方案图） （此处应附上一张用CAD或专业软件绘制的、清晰的列车运行图，图上应包含坐标轴、车站名称、里程、时间刻度、所有上行和下行列车运行线、必要的图例和说明。）
