网络协议分析课程设计全指南

第一部分：课程设计概述

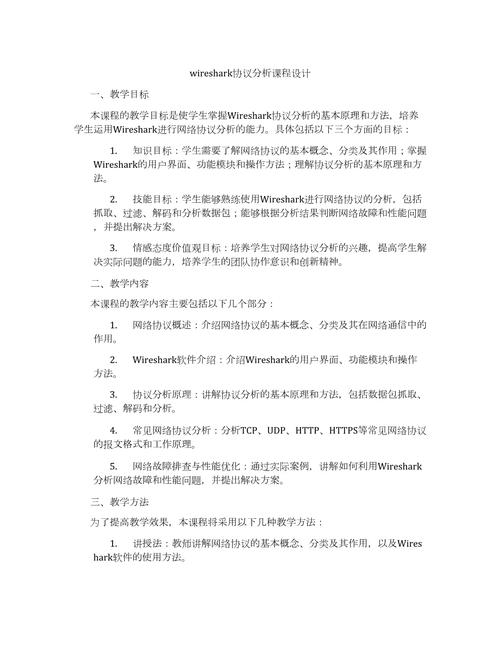

设计目标

理论与实践结合： 将课堂上学到的网络协议（如TCP/IP, HTTP, DNS, DHCP等）理论知识应用到实际网络数据包的分析中。
掌握核心工具： 熟练使用网络协议分析工具（如Wireshark）进行数据捕获、过滤、解码和分析。
培养问题解决能力： 能够通过分析网络流量，定位和诊断常见的网络问题（如连接超时、DNS解析失败、网络延迟等）。
提升文档撰写能力： 能够清晰、规范地撰写实验报告，阐述实验目的、过程、结果和结论。

核心工具

Wireshark： 业界标准的网络协议分析器，功能强大,支持数百种协议的解码。
网络环境：
- 简单环境： 单台PC，使用本地回环地址（0.0.1）或访问本地网站进行分析。
- 复杂环境： 局域网环境,捕获多台主机之间的交互流量。
- 特殊环境： 使用虚拟机（如VirtualBox, VMware）搭建客户端/服务器模型，或使用网络模拟器（如GNS3, Eve-NG）模拟特定网络拓扑。
辅助工具（可选）：
- Python + Scapy： 用于自定义构造和发送数据包,进行协议交互的自动化测试。
- tcpdump： 命令行下的抓包工具,适合在服务器端进行后台抓包。
- TShark： Wireshark的命令行版本,适合自动化处理。

第二部分：课程设计选题与方案

你可以根据自己的兴趣和课程要求,从以下几个方向中选择一个或组合进行设计。

经典协议深度剖析

这个方向最基础,也最能体现对协议栈的理解。

选题示例1：TCP三次握手与四次挥手过程分析
- 1. 捕获数据包： 使用Wireshark捕获访问一个网站（如 baidu.com）时,TCP建立连接和断开连接的全过程。
  2. 分析握手： 找到三次握手的三个数据包，详细分析每个包的序列号、确认号、标志位（SYN, ACK）的变化,并解释其含义。
  3. 分析挥手： 找到四次挥手的四个数据包，分析标志位（FIN, ACK）的变化,并解释为什么需要四次挥手。
  4. 特殊情况分析（加分项）： 尝试分析SYN Flood攻击的抓包特征，或连接超时（未收到SYN-ACK）的情况。
选题示例2：DNS协议解析流程分析
- 1. 捕获数据包： 清空本地DNS缓存，然后使用浏览器访问一个不常用的域名,捕获DNS查询过程。
  2. 分析查询类型： 识别DNS查询报文，分析其查询类型（A记录, AAAA记录, MX记录等）和查询类（IN代表Internet）。
  3. 分析响应过程： 分析DNS服务器的响应报文,查看返回的IP地址等信息。
  4. 迭代与递归： 如果可能，分析DNS查询是迭代查询还是递归查询，追踪请求从本地DNS服务器到根域名服务器、顶级域名服务器,最终到权威服务器的完整路径。

应用层协议交互分析

这个方向更贴近用户日常的网络应用。

选题示例3：HTTP/HTTPS协议工作流程分析
- 1. HTTP分析： 捕获访问一个HTTP网站（如 http://example.com）的流量，分析HTTP请求（GET方法）和响应（状态码200 OK），查看请求头（User-Agent, Accept等）和响应头（Content-Type, Content-Length等）。
  2. HTTPS分析： 捕获访问一个HTTPS网站（如 https://www.baidu.com）的流量，重点分析TLS/SSL握手过程，包括Client Hello, Server Hello, Certificate, Key Exchange等步骤，对比HTTP和HTTPS在数据包层面的明显区别（HTTP是明文，HTTPS是加密的）。
  3. HTTP长连接 vs. 短连接： 分析页面加载过程中,浏览器与服务器之间是建立了多个TCP连接还是复用了同一个TCP连接。
选题示例4：FTP协议工作模式分析
- 1. 搭建环境： 使用FileZilla等FTP客户端连接到一个FTP服务器（可以是本地搭建的）。
  2. 分析控制连接： 捕获FTP客户端和服务器之间的21号端口流量，分析FTP命令（如 USER, PASS, LIST, RETR）和响应（如 200, 226）。
  3. 分析数据连接： 重点分析FTP的两种模式——主动模式和被动模式，在抓包中找出数据连接是如何建立的（服务器的20端口 vs. 客户端/服务器随机端口）,并画出两种模式下的连接流程图。

网络故障诊断与安全分析

这个方向更具挑战性,也更具实用价值。

选题示例5：基于Wireshark的网络延迟问题诊断
- 1. 模拟场景： 在局域网内，从主机A ping 主机B，并设置较大的数据包（如 ping -l 65500 主机B）。
  2. 捕获数据包： 在主机A上捕获ping的ICMP请求和回复。
  3. 分析延迟： 在Wireshark中，使用 Statistics -> Endpoints 或 IO Graphs 功能，可视化分析网络延迟，查找是否存在重传包（Retransmission）,这通常表明网络拥塞或丢包。
  4. 定位瓶颈： 结合抓包结果，分析延迟可能发生在哪一环（是物理传输、交换机还是路由器）。
选题示例6：ARP欺骗攻击原理与抓包分析
- 1. 原理学习： 理解ARP协议的工作原理（广播请求，单播响应）及其安全漏洞。
  2. 模拟攻击（注意：仅在实验环境进行！）： 使用工具（如 arpspoof）在局域网内进行ARP欺骗，使网关的流量发给你,或使你的流量发给别人。
  3. 抓包分析： 在攻击者主机上捕获流量，观察ARP请求包，你会发现一个IP地址（如网关IP）对应了两个不同的MAC地址（一个是真实的网关MAC，一个是攻击者的MAC）。
  4. 后果分析： 分析被欺骗主机的流量，可以看到其与网关之间的通信数据包都经过了攻击者主机,从而理解中间人攻击的原理。

第三部分：课程设计实施步骤

环境准备： 搭好抓包环境,安装好Wireshark和相关工具。
流量捕获： 明确要捕获什么流量，设置好Wireshark的捕获过滤器（Capture Filter），避免捕获无关数据包，只捕获与特定IP或端口的通信：host 192.168.1.100 and port 80。
数据包分析：
- 使用显示过滤器（Display Filter）快速筛选出目标协议的数据包，如 tcp、http、dns。
- 逐个分析关键数据包，查看协议字段,理解其交互过程。
- 对关键数据包进行截图,并在报告中进行标注和解释。
结果验证与总结： 结合理论知识，解释观察到的现象，如果是在进行故障诊断,提出可能的解决方案。

第四部分：课程设计报告模板

一份高质量的报告是课程设计成功的一半。

封面

课程名称、题目、姓名、学号、班级、日期
简要介绍本次课程设计的目的、内容、采用的方法和主要结论，200-300字。

第一章：绪论

1 设计背景与意义
2 设计目标
3 主要技术/工具介绍（Wireshark, 协议栈等）

第二章：相关理论与技术

1 [你选择的协议] 协议详解
- 协议工作原理（如TCP状态机、DNS查询流程图）
- 协议报文格式分析（关键字段解释）
2 实验环境与工具介绍
- 硬件环境（PC配置、网络拓扑图）
- 软件环境（操作系统、Wireshark版本）

第三章：系统设计与实现

1 实验方案设计
实验步骤（详细描述如何搭建环境、触发流量、进行抓包）
2 数据包捕获过程
- 捕获过滤器设置截图
- 原始数据包列表截图

第四章：结果分析与讨论

（这是报告的核心部分）
1 协议交互过程分析
- 结合截图，详细分析关键数据包。“图4.1显示了TCP三次握手的第一个数据包...其SYN标志位置1...”
- 使用Wireshark的高级功能进行分析，如流图、TCP时序图等。
2 关键问题分析
- 如果是故障诊断,分析问题根源。
- 如果是安全分析,分析攻击原理和影响。
3 结果讨论
将实验结果与理论进行对比，是否一致？如果不一致,分析可能的原因。
