机械制造装备课程设计如何高效完成？

下面我将为你提供一个全面、详细的指南，涵盖课程设计的目的、流程、核心内容、典型题目、设计要点和成果要求,希望能帮助你顺利完成课程设计。

课程设计的目的与意义

1. 综合运用知识： 将所学的理论知识与工程实践相结合，解决一个完整的、具体的工程问题。
2. 培养设计能力： 掌握机械装备设计的基本方法、步骤和规范，包括方案选择、结构设计、强度校核、精度分析等。
3. 掌握标准与规范： 熟悉并学会查阅和使用国家标准（GB）、行业标准、设计手册和资料。
4. 提升工程素养： 培养工程绘图能力（CAD）、计算能力、文献检索能力和技术报告撰写能力。
5. 创新思维： 在满足功能要求的前提下,鼓励学生进行结构优化和创新设计。

课程设计的一般流程

课程设计通常遵循一个系统化的流程,可以大致分为以下几个阶段：

任务分析与方案设计 (1-3天)

1. 明确设计任务： 仔细阅读设计任务书，明确设计对象（如XX机床、XX机器人、XX分拣装置等）的主要技术参数、功能和性能要求。
2. 调研与资料搜集：
   • 文献检索： 查阅相关书籍、期刊、专利，了解同类装备的现状、技术特点和发展趋势。
   • 样本与手册： 查阅《机械设计手册》、《机床设计手册》、轴承/电机/气缸等标准件样本。
   • 网络资源： 搜索相关产品、技术论坛、三维模型库等。
3. 总体方案设计：
   • 功能分解： 将总功能分解为若干子功能（如：运动、传动、控制、支撑等）。
   • 原理方案设计： 针对每个子功能，提出多种可能的实现原理（如：实现直线运动可以用丝杠螺母、液压缸、齿轮齿条等）。
   • 方案对比与选择： 从工作性能、成本、结构复杂度、可靠性、维护性等方面对不同方案进行评价，选择一个最优的总体方案，画出总体方案示意图或机构运动简图。

技术设计与计算 (3-5天)

这是课程设计的核心计算部分,需要非常严谨。

1. 动力与传动系统设计：

   • 工作阻力计算： 根据设计要求,计算主要执行部件所需克服的力或力矩。
   • 电机选型： 计算所需功率、转速，选择合适的电机型号（考虑功率、转速、扭矩、安装尺寸等）。
   • 传动链设计： 设计从电机到执行机构的传动链（如：齿轮传动、带传动、链传动等），确定各级传动比,并分配各级传动比。
   • 传动件设计计算： 对传动链中的关键零件（如齿轮、轴、轴承）进行强度、寿命校核。

2. 执行机构设计：

   根据总体方案，详细设计实现最终运动的机构，设计一个工作台进给机构，需要详细计算丝杠的直径、导程、稳定性,选择合适的导轨类型和尺寸。



3. 关键零部件设计：

   • 轴系设计： 设计传动轴、主轴等，确定轴的结构、尺寸，并进行强度、刚度校核。
   • 轴承选择与寿命校核： 根据受力情况、转速和工作要求，选择合适的轴承类型和型号,并进行寿命计算。
   • 连接件设计： 选择键、销、联轴器等标准件,并进行必要的强度校核。
   • 箱体/机架设计： 设计支撑和容纳所有零件的结构件，考虑其结构强度、刚度、工艺性和安装要求。

图纸绘制 (5-7天)

图纸是工程师的语言，必须规范、清晰、准确。

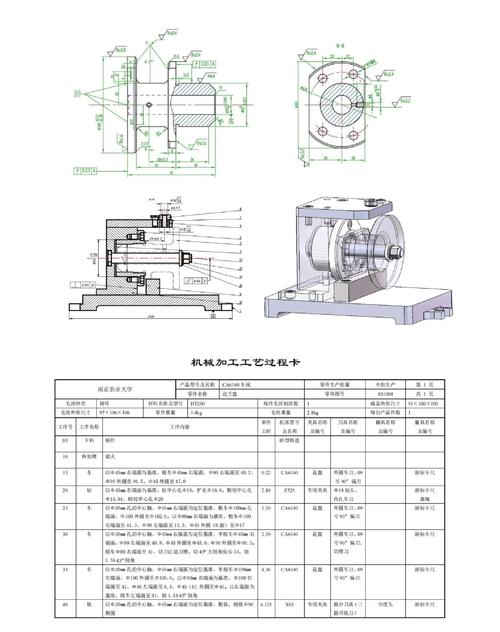

1. 零件图：

   • 数量： 通常需要绘制2-3个关键的非标准零件的零件图（如：主轴、大齿轮、箱体等）。
   • 包含一组完整的视图（主视图、俯视图、剖视图等），标注所有必要的尺寸、尺寸公差、形位公差、表面粗糙度、技术要求（如热处理、材料等）。
   • 规范： 严格遵守《机械制图》国家标准。

2. 装配图：


   • 核心图纸： 这是整个设计的总成图,至关重要。
   • • 一组能清晰表达装配关系、工作原理的视图。
     • 标注必要的总体尺寸（外形尺寸、安装尺寸、工作行程等）。
     • 编写零件序号，填写明细栏（包含所有非标件和标件的名称、数量、材料、标准号等）。
     • 注写技术要求，如装配精度、润滑要求、调试说明等。

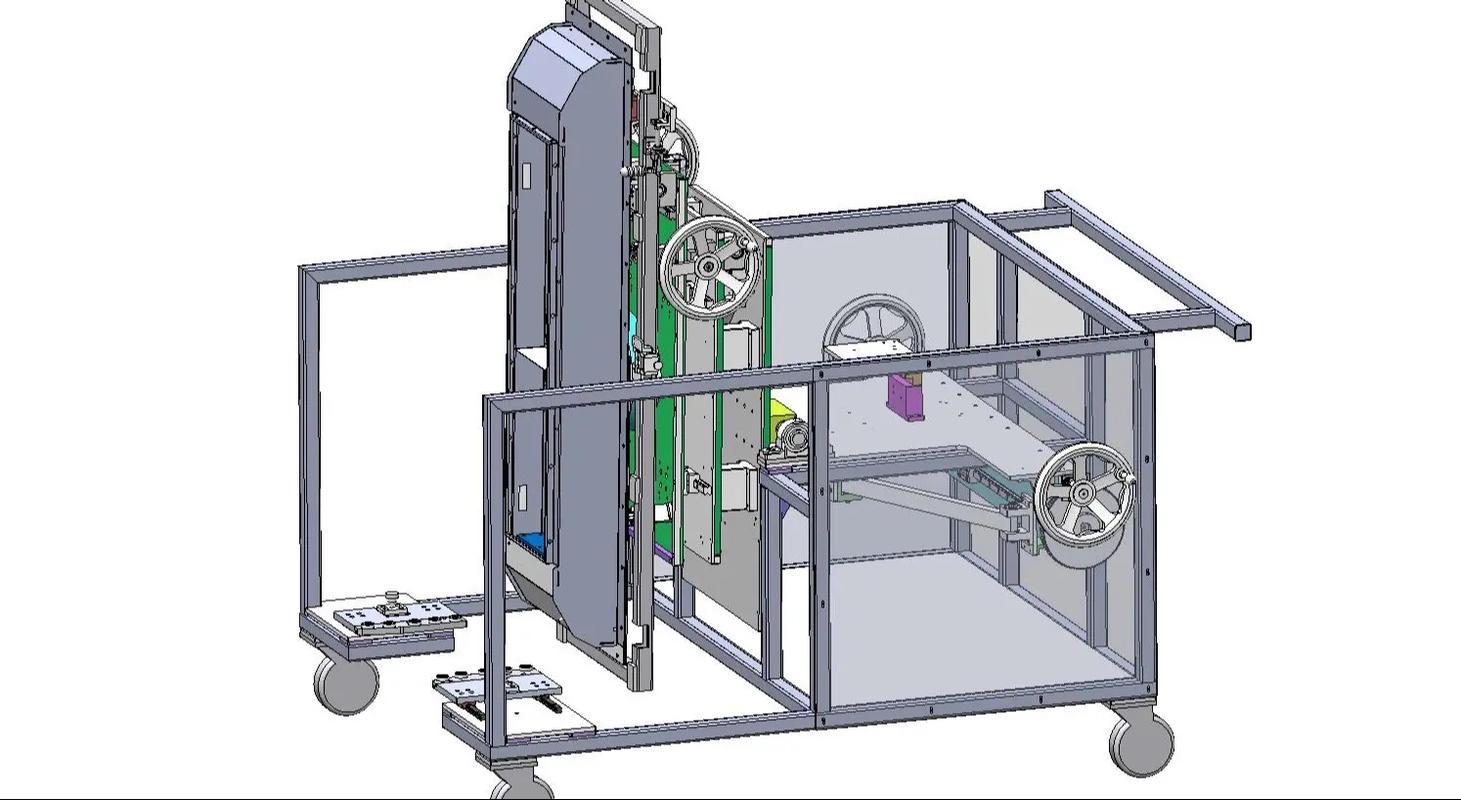

建议： 先用CAD软件绘制出三维装配模型，检查干涉、运动是否顺畅，然后根据三维模型生成二维工程图，再进行标注和修改,效率和准确性更高。

设计说明书撰写 (2-3天)

设计说明书是设计工作的书面总结，应条理清晰、内容完整。

1. 封面： 包含设计题目、学生信息、指导教师、日期等。
2. 目录： 自动生成,方便查阅。
3. 设计任务书： 抄录原始任务书。
4. 引言/绪论： 介绍设计背景、目的和意义。
5. 总体方案设计： 详细阐述方案选择的过程和依据,附上方案简图。
6. 技术设计与计算： 详细列出所有主要的设计计算过程，公式、数据、结果要清晰,这是说明书的核心部分。
7. 主要结构说明： 对关键部件的结构特点和设计意图进行说明。
8. 总结本次设计完成的工作，评价设计的优缺点,提出改进方向。
9. 参考文献： 列出所有参考的书籍、手册、文献、网址等。
10. 致谢。

典型课程设计题目

通常由教师指定,以下是一些常见的类型：

1. 机床类：

   • 普通车床主轴箱设计： 经典题目，涉及传动系统、轴系、变速机构等。
   • 数控铣床工作台进给系统设计： 涉及伺服电机、滚珠丝杠、直线导轨等现代传动元件。
   • 立式钻床主轴箱设计。

2. 工业机器人/自动化装置类：

   • 四自由度机械手设计： 涉及连杆机构、关节设计、驱动计算。
   • 物料搬运/分拣装置设计： 综合性强，可能包含机械、气动、PLC控制等知识。
   • 自动化上料机构设计。

3. 通用机械类：

   • 带式输送机传动装置设计： 涉及减速器设计（齿轮/蜗杆）、联轴器等。
   • 搅拌机传动系统设计。

设计要点与注意事项

1. 先总体，后局部： 一定要先完成方案设计，再深入到零部件细节，避免一开始就陷入某个零件的设计,导致整体方案不合理。
2. 标准优先： 在满足功能的前提下，尽可能选用标准件（轴承、电机、紧固件等）,这能大大降低成本和制造难度。
3. 工艺性： 设计时要考虑零件的加工工艺（铸造、锻造、车、铣、刨、磨等）和装配工艺,避免设计出无法加工或难以装配的结构。
4. 成本意识： 在性能、材料、加工方法之间进行权衡,追求性价比最优。
5. 安全第一： 设计中必须考虑安全因素，如防护罩、过载保护、紧急停止等。
6. 计算与绘图一致性： 图纸上的所有尺寸、参数必须与计算说明书中的结果完全一致。
7. 及时沟通： 遇到问题多与同学讨论，及时向指导教师请教,不要自己钻牛角尖。

最终成果要求

课程设计结束时,通常需要提交以下材料：

1. 设计说明书一份： A4纸打印,装订成册。
2. A0或A1号装配图一张： 手绘或CAD出图,按标准格式折叠。
3. A3或A2号零件图若干张： 手绘或CAD出图,按标准格式折叠。
4. 电子版文件： 包括说明书Word文档、CAD图纸文件（.dwg或.dxf格式）、三维模型文件（.stp或.igs格式）等。

希望这份详细的指南能为你提供一个清晰的路线图，课程设计虽然辛苦，但当你看到自己亲手设计出的装备和绘制出的一套完整图纸时，会获得巨大的成就感和宝贵的工程经验,祝你设计顺利！
