化工原理课程设计：乙醇-水连续精馏塔设计

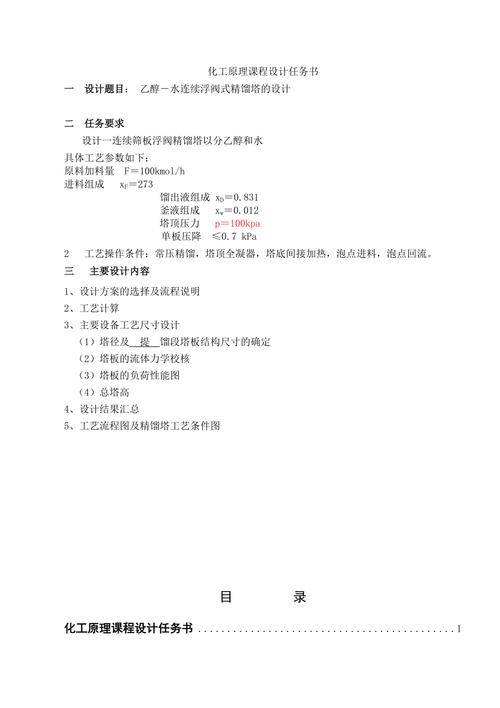

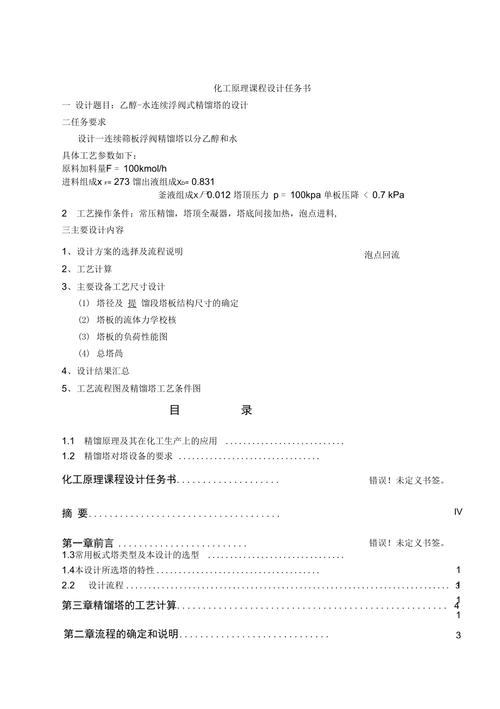

设计任务书

设计题目： 年处理量为 5 万吨 乙醇-水溶液的连续精馏塔设计。

原料液条件：

• 原料液组成 (乙醇质量分数)： 30%
• 原料液温度： 40 °C (饱和液体进料)
• 操作压力： 常压 (塔顶压力 101.3 kPa， 考虑压力降，塔底压力约 110 kPa)
• 年操作时间： 7200 小时

产品要求：

• 塔顶馏出液组成 (乙醇摩尔分数)： ≥ 94% (工业酒精)
• 塔底釜液组成 (乙醇摩尔分数)： ≤ 0.5%

1. 确定精馏方案，选择操作压力、进料热状态等。
2. 进行全塔的物料衡算与热量衡算。
3. 确定最小回流比和适宜回流比。
4. 计算理论塔板数和进料板位置。
5. 选择塔板类型,进行塔板结构设计与流体力学验算。
6. 计算塔高和塔径。
7. 选择主要附属设备：再沸器、冷凝器、泵等。

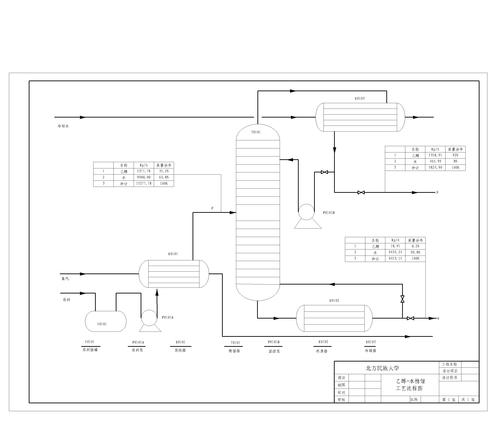

8. 绘制工艺流程图和主要设备结构图。
9. 编写设计说明书。

设计步骤与计算方法详解

第一步：方案确定与基础数据准备

1. 操作压力选择：

   • 选择： 常压操作。
   • 理由： 乙醇-水体系在常压下为非理想物系，存在共沸点（乙醇摩尔分数约89.4%，沸点78.15°C），在常压下操作，设备简单，操作方便，无需高压或真空设备，虽然常压下无法得到纯乙醇（无水乙醇需用特殊精馏或萃取精馏），但满足94%的工业酒精要求。

2. 进料热状态选择：


   • 选择： 饱和液体进料 (q=1)。
   • 理由： 题目已给定，饱和液体进料时，q线为垂直线，计算相对简单,且对塔板数影响不大。

3. 基础数据准备：

   • 物性数据： 查找乙醇-水体系在操作温度和压力下的数据，这是整个设计的基石，务必使用可靠的来源（如《化工原理》教材附录、化工设计手册、Aspen Hysys等软件模拟数据）。
     • 气液平衡数据 (VLE)： 这是绘制平衡曲线、计算理论板数的关键，由于是非理想体系，不能使用简单的相对挥发度常数α,而应使用真实的VLE数据表或图。
     • 物性常数： 乙醇和水的密度(ρ)、粘度(μ)、比热容(Cp)、汽化潜热(r)、表面张力(σ)等,这些数据用于塔板流体力学计算和热量衡算。

第二步：物料衡算

1. 将质量分数换算为摩尔分数：

   • 原料液组成： xF = 0.30 (质量分数) = 0.197 (摩尔分数)
   • 塔顶产品组成： xD = 0.94 (摩尔分数)
   • 塔底产品组成： xW = 0.005 (摩尔分数)
   • (计算过程：乙醇分子量46，水分子量18)

2. 计算总物料流量和产品流量：

   • 原料液摩尔流量 F： F = (5 × 10⁴ t/a) / (7200 h/a) = 6.944 kg/s M_原料 = 0.3×46 + 0.7×18 = 26.4 kg/kmol F = 6.944 / 26.4 = 0.263 kmol/s
   • 全塔物料衡算： F = D + W (总物料衡算) F * xF = D * xD + W * xW (组分衡算)
   • 联立求解： 263 = D + W 263 * 0.197 = D * 0.94 + W * 0.005 解得： D = 0.052 kmol/s (塔顶馏出液摩尔流量) W = 0.211 kmol/s (塔底釜液摩尔流量)

第三步：热量衡算

热量衡算的目的是确定塔顶冷凝器和塔底再沸器的热负荷,从而选择合适型号的换热器。

1. 确定操作温度：

   • 塔顶温度： 根据xD=0.94和操作压力，由VLE数据查得，塔顶温度 tD ≈ 78.3 °C。
   • 塔底温度： 根据xW=0.005和操作压力，由VLE数据查得，塔底温度 tW ≈ 100.6 °C。
   • 进料板温度： 根据xF=0.197，由VLE数据查得，泡点 tF ≈ 83.7 °C (与题目给的40°C饱和液体进料有出入，需注意，题目40°C可能是环境温度，需要加热到泡点才能进料，这涉及到预热器的设计，为简化计算，常假设直接泡点进料)。

2. 计算冷凝器热负荷 Qc：

   • 假设塔顶为全凝器,泡点回流。
   • Qc = V * (ID - IL) ≈ V * rD
   • V = L + D = R*D + D = D(R+1)
   • R 是回流比，rD 是塔顶产品的汽化潜热。
   • 注意：此时R还未知，需先计算最小回流比。

3. 计算再沸器热负荷 Qr：

   • Qr = V' * (IV' - IL') ≈ V' * rW
   • V' = L' - W = (L + qF) - W
   • 对于饱和液体进料，q=1，V' = L + F - W = (R+1)D + F - W
   • 同样，此时R未知。

第四步：理论塔板数计算

1. 确定最小回流比 Rmin：

   • 方法： 图解法，在y-x图上,画出平衡曲线和对角线。
   • 根据 xD 和 xF 确定点 a(xD, xD) 和 q 线（垂直线 x=xF）。
   • q 线与平衡线的交点为 d。
   • 连接 a 点和 d 点，该直线与 y=x 的交点为 b。
   • 最小回流比 Rmin = (xD - yb) / (yb - xD)。

2. 确定适宜回流比 R：

   • 经验法则： R = (1.1 ~ 2.0) * Rmin，通常取 R = 1.2 * Rmin ~ 1.5 * Rmin。
   • 选择： 假设计算得到 Rmin ≈ 2.5，则选择 R = 1.4 * Rmin = 3.5。
   • 验证： 回流比增大，理论板数减少，但塔径和冷凝器/再沸器负荷增大，操作费用增加,需要权衡。

3. 计算理论塔板数 N：

   • 方法： 图解法（McCabe-Thiele法）。
   • 在y-x图上，从 a(xD, xD) 点开始，在平衡线和精馏段操作线 y = [R/(R+1)]x + [xD/(R+1)] 之间画阶梯。
   • 当梯级跨越 `
