螺旋输送机传动装置课程设计
设计任务书
1 设计题目
设计用于某车间散料(如谷物、砂粒、水泥等)运输的螺旋输送机传动装置。
2 设计参数
- 输送物料: 谷物(小麦)
- 输送能力: Q = 50 t/h
- 螺旋轴转速: n = 100 r/min
- 螺旋轴工作轴功率: P_w = 3.5 kW
- 螺旋轴工作扭矩: T_w = 334 N·m
- 工作条件: 两班制,连续工作,单向运转,载荷平稳,环境清洁。
- 使用寿命: 8年,每年工作300天。
- 动力来源: 电力,三相交流电压,电压380V。
3 设计内容与要求
- 确定传动方案: 选择合适的电动机类型,确定总传动比,并分配各级传动比。
- 传动装置的运动和动力参数计算: 计算各轴的转速、功率和扭矩。
- V带传动设计: 确定带型、带长、带轮基准直径、中心距及初拉力等。
- 齿轮传动设计: 选择材料,确定主要参数(模数、齿数、螺旋角等),进行强度校核。
- 轴的设计: 初估轴的最小直径,进行结构设计,并校核其强度和刚度。
- 滚动轴承的选择与校核: 选择轴承型号,并校核其寿命。
- 键连接的选择与校核: 选择联轴器、带轮、齿轮与轴连接的键,并校核其挤压强度。
- 联轴器的选择: 选择电动机轴与减速器高速轴之间的联轴器。
- 润滑与密封方式选择: 确定齿轮、轴承的润滑方式及密封形式。
- 绘制装配图: 绘制减速器装配图(A0或A1图纸)。
- 绘制零件图: 绘制至少2个典型零件图(如齿轮、轴)(A2或A3图纸)。
- 编写设计计算说明书: 详细记录设计过程、计算结果和选型依据。
设计步骤详解
第一步:总体方案设计
-
原动机选择:

- 类型选择: 根据工作环境(清洁)、电源类型(三相交流)和载荷特性,选用 三相异步电动机。
- 选择电动机功率:
- 工作机所需功率
P_w = 3.5 kW(已知)。 - 传动装置总效率
η_总 = η_带 * η_轴承 * η_齿轮 * η_联轴器 - 设定各部分效率(参考《机械设计手册》):
- V带传动效率
η_带 = 0.96 - 一对滚动轴承效率
η_轴承 = 0.99 - 斜齿轮传动效率
η_齿轮 = 0.97 - 弹性套柱销联轴器效率
η_联轴器 = 0.99
- V带传动效率

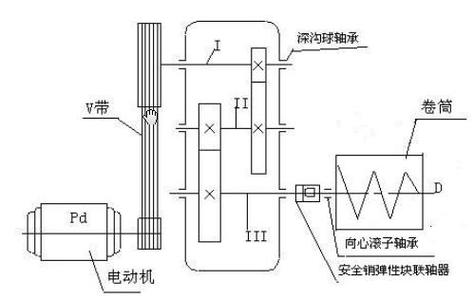

- 假设传动方案为:电动机 → V带 → 斜齿轮减速器 → 联轴器 → 螺旋输送机
- 总效率
η_总 = 0.96 * 0.99 * 0.97 * 0.99 ≈ 0.912 - 所需电动机额定功率
P_d = P_w / η_总 = 3.5 / 0.912 ≈ 3.84 kW - 查阅《机械设计手册》或电机样本,选择最接近的电机型号,如 Y112M-4,其额定功率
P = 4.0 kW,满载转速n_m = 1440 r/min。
- 工作机所需功率
-
传动比计算与分配:
- 总传动比
i_总:i_总 = n_m / n = 1440 / 100 = 14.4 - 分配传动比:
- 合理分配传动比可以使各级传动尺寸协调,避免干涉。
- V带传动比
i_带通常为 2~4。 - 斜齿轮传动比
i_齿轮通常为 3~6。 - 取
i_带 = 2.5,则i_齿轮 = i_总 / i_带 = 14.4 / 2.5 = 5.76。 - 分配齿轮传动比:
i_齿轮 = z_2 / z_1,取z_1 = 22,则z_2 = i_齿轮 * z_1 = 5.76 * 22 ≈ 126.72,取整z_2 = 127。 - 实际齿轮传动比
i_齿轮' = z_2 / z_1 = 127 / 22 ≈ 5.77。 - 实际总传动比
i_总' = i_带 * i_齿轮' = 2.5 * 5.77 = 14.425。 - 实际螺旋轴转速
n' = n_m / i_总' = 1440 / 14.425 ≈ 99.8 r/min,误差在允许范围内(±5%)。
- 总传动比
第二步:传动装置的运动和动力参数计算
| 轴名 | 转速 (r/min) | 功率 (kW) | 扭矩 (N·m) | 备注 |
|---|---|---|---|---|
| 电动机轴 (0轴) | n_0 = 1440 |
P_0 = 4.0 |
T_0 = 9550 * P_0 / n_0 ≈ 26.5 |
输入轴,由电机提供 |
| 减速器高速轴 (I轴) | n_1 = n_0 / i_带 = 1440 / 2.5 = 576 |
P_1 = P_0 * η_带 = 4.0 * 0.96 = 3.84 |
T_1 = 9550 * P_1 / n_1 ≈ 63.7 |
经过V带传动,考虑带传动损失 |
| 减速器低速轴 (II轴) | n_2 = n_1 / i_齿轮' = 576 / 5.77 ≈ 99.8 |
P_2 = P_1 * η_轴承 * η_齿轮 = 3.84 * 0.99 * 0.97 ≈ 3.68 |
T_2 = 9550 * P_2 / n_2 ≈ 352.4 |
经过齿轮传动,考虑一对轴承和齿轮的损失 |
| 螺旋输送机轴 (III轴) | n_3 = n_2 ≈ 99.8 |
P_3 = P_2 * η_轴承 * η_联轴器 = 3.68 * 0.99 * 0.99 ≈ 3.60 |
T_3 = 9550 * P_3 / n_3 ≈ 345.1 |
输出轴,接近工作机所需功率 P_w = 3.5 kW |
注:计算中扭矩为理论值,实际零件设计时应考虑一定的安全系数。
第三步:V带传动设计
- 确定计算功率
P_c:P_c = K_A * P_0,查表得工况系数K_A = 1.2。P_c = 1.2 * 4.0 = 4.8 kW - 选择带型: 根据
P_c = 4.8 kW和n_0 = 1440 r/min,查V带选型图,选用 A型带。 - 确定带轮基准直径:
- 小带轮基准直径
d_d1:查表取d_d1 = 100 mm。 - 大带轮基准直径 `d_d2 = i_带 d_d1 = 2.5 100 = 250 mm
- 小带轮基准直径
