嵌入式Linux课程设计如何高效完成？

嵌入式Linux课程设计全攻略

第一部分：课程设计概述

嵌入式Linux课程设计是理论与实践的完美结合,它要求你综合运用操作系统、计算机体系结构、C/C++编程、Linux内核与驱动开发等多方面知识，完成一个具有实际功能的嵌入式系统。

核心目标：

1. 掌握工具链： 熟练使用交叉编译器、GDB、Makefile等开发工具。
2. 熟悉系统移植： 理解并实践Linux内核、根文件系统、引导程序（U-Boot）的移植过程。
3. 具备驱动开发能力： 能够编写简单的字符设备驱动，并编写用户空间应用程序进行交互。

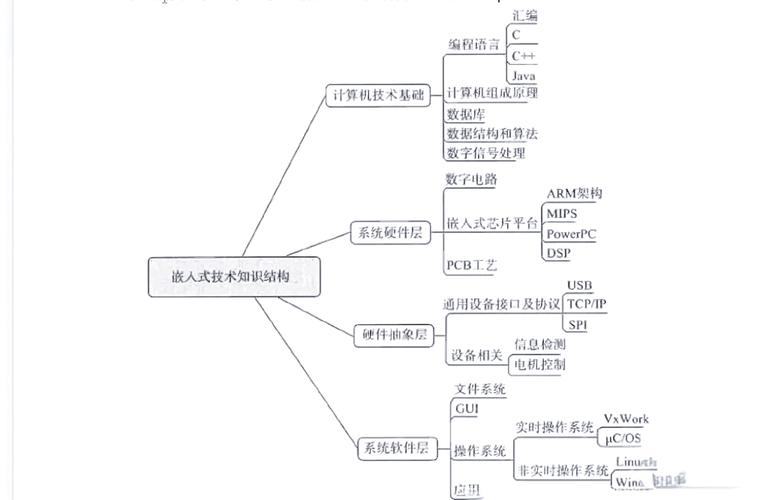

4. 理解系统架构： 了解嵌入式系统的硬件和软件分层架构。
5. 培养解决问题能力： 学会分析、定位和解决开发过程中遇到的各种问题。

第二部分：项目选题建议

选择一个好的项目是成功的一半,以下提供几个不同方向和难度的选题，你可以根据自己的兴趣和基础进行选择。

入门级 (侧重应用层开发)

这类项目主要在已经移植好的Linux系统上进行,重点是应用程序开发，不涉及或很少涉及内核和驱动。

1. 智能家居中控终端

   • 功能描述： 在LCD触摸屏上设计一个图形界面，可以控制模拟的家居设备（如LED灯、风扇、窗帘等），可以通过Wi-Fi/蓝牙连接手机App进行远程控制。
   • 技术要点：
     • GUI开发： 使用Qt或LVGL等轻量级图形库。
     • 网络编程： 使用Socket实现TCP/UDP通信，或使用MQTT协议。
     • 多线程/多进程： 处理UI刷新、网络通信、传感器数据读取等并发任务。
     • GPIO控制： 通过应用层接口（如 /sys/class/gpio）控制LED灯。
   • 所需硬件： 开发板（如树莓派、S5P4418、IMX6ULL等）、LCD触摸屏、LED、继电器模块、Wi-Fi/蓝牙模块。

2. 嵌入式Web服务器数据监测平台


   • 功能描述： 开发一个Web服务器，开发板通过传感器（如温湿度、光照）采集数据，并将数据以图表形式在网页上实时显示，用户可以通过网页远程查看和控制设备。
   • 技术要点：
     • Web服务器： 使用轻量级服务器如 boa、thttpd 或 GoAhead。
     • CGI/SSI： 编写CGI脚本或SSI指令，实现动态网页和数据交互。
     • 传感器驱动： 编写或使用现成的I2C/SPI传感器驱动。
     • 数据可视化： 使用JavaScript库（如ECharts, Chart.js）在前端绘制图表。
   • 所需硬件： 开发板、温湿度传感器（如DHT11）、光照传感器、网口或Wi-Fi模块。

进阶级 (侧重驱动与应用结合)

这类项目要求你深入内核,编写设备驱动，并实现相应的用户空间应用。

1. 基于V4L2的USB摄像头图像采集与处理

   • 功能描述： 在开发板上连接USB摄像头，通过Video4Linux2 (V4L2)接口采集图像，并进行简单的图像处理（如灰度化、边缘检测、人脸检测等），最后将结果显示在LCD上或保存为文件。
   • 技术要点：
     • V4L2框架： 理解V4L2的设备操作流程（打开、查询、ioctl、内存映射）。
     • 驱动分析： 分析内核中自带的USB摄像头驱动，理解其工作原理。
     • 图像处理库： 使用OpenCV库进行图像处理（需交叉编译）。
     • 多线程： 将图像采集和处理放在不同线程中，避免界面卡顿。
   • 所需硬件： 开发板（需有USB Host接口）、USB摄像头、LCD显示屏。

2. Linux音频播放器/录音机

   • 功能描述： 实现一个基于ALSA (Advanced Linux Sound Architecture)框架的音频播放器和录音机，可以通过命令行或图形界面选择本地文件（如MP3、WAV）进行播放，并能录制音频到文件。
   • 技术要点：
     • ALSA框架： 理解ALSA的PCM接口，掌握 aplay 和 arecord 的原理。
     • 驱动移植： 如果开发板使用自定义的音频编解码芯片（如WM8960），需要移植和配置对应的ALSA驱动。
     • 音频编解码： 交叉编译 madplay (MP3) 或 ffmpeg 等工具，或使用其库进行二次开发。
   • 所需硬件： 开发板、音频编解码模块（如WM8960）、麦克风、耳机或扬声器。

挑战级 (综合性强)

这类项目系统复杂,涉及多种外设、网络通信和复杂的算法，适合能力较强的同学。

1. 智能小车/机器人

   • 功能描述： 制作一个能够自主避障、循迹或通过Wi-Fi/蓝牙远程控制的智能小车，可以实现视频回传、路径规划等高级功能。
   • 技术要点：
     • 硬件控制： 编写电机驱动（PWM控制）、舵机驱动。
     • 传感器融合： 集成超声波/红外传感器（避障）、灰度传感器（循迹）、IMU（姿态）等。
     • 实时控制： 可能需要使用 POSIX threads 或 RT-Preempt Patch 来保证控制指令的实时性。
     • 机器视觉： 结合OpenCV进行图像识别（如二维码、颜色、赛道线）。
     • 通信协议： 设计自定义的通信协议或使用ROS（Robot Operating System）。
   • 所需硬件： 开发板、电机驱动板（如L298N）、直流减速电机、轮子、电池、各种传感器模块、摄像头。

2. 物联网网关

   • 功能描述： 构建一个连接多种低功耗物联网协议（如Zigbee, LoRa, BLE）设备与云端（如阿里云IoT, AWS IoT）的网关，网关负责协议转换、数据聚合和边缘计算。
   • 技术要点：
     • 多协议栈： 在Linux上运行或移植Zigbee/LoRa/BLE协议栈（如Z-Stack, Semtech LoRaMAC）。
     • MQTT/CoAP： 与云端通信的标准协议。
     • 多串口/USB通信： 处理与不同无线模块的串口数据。
     • 系统稳定性： 考虑系统的长期稳定运行，可能需要实现看门狗机制。
   • 所需硬件： 开发板（性能要求较高）、多种无线模块（USB或串口转接板）、以太网或Wi-Fi模块。

第三部分：开发流程详解

一个标准的嵌入式Linux项目开发流程如下：

第1步：环境搭建

• 宿主机： 安装Ubuntu 18.04/20.04 LTS。
• 工具链： 下载并解压对应目标板的交叉编译工具链（如 arm-linux-gnueabihf-），并配置环境变量 PATH。
• 开发工具： 安装 build-essential（编译工具）、ssh（远程登录）、nfs-kernel-server（NFS文件共享，方便调试）、git（代码管理）。
• TFTP/NFS服务： 配置TFTP服务器用于启动时加载内核和设备树，配置NFS服务器用于根文件系统共享，实现“网络根文件系统”开发，极大提高开发效率。

第2步：系统移植 (如果项目需要)

• U-Boot移植： 获取U-Boot源码，配置（make xxx_defconfig），编译，烧录到开发板，并修改启动参数（bootcmd）。
• Linux内核移植：
  1. 获取内核源码。
  2. make menuconfig，根据开发板硬件配置内核（开启对CPU、内存、LCD、触摸屏、网卡等外设的支持）。
  3. 编译内核和设备树文件。
  4. 将内核、设备树通过TFTP或SD卡烧写到开发板。
• 根文件系统制作：
  1. 使用BusyBox制作最小根文件系统。
  2. 创建必要的设备文件（/dev）和挂载点（/proc, /sys）。
  3. 编写启动脚本（/etc/init.d/rcS）。
  4. 挂载NFS共享目录作为根文件系统。

第3步：驱动开发

• 规划设备号： 使用 alloc_chrdev_region 动态申请或 register_chrdev_region 静态指定。
• 创建字符设备： 使用 cdev_init, cdev_add 注册字符设备。
• 实现文件操作接口： 填充 file_operations 结构体，实现 open, read, write, ioctl, release 等函数。
• 创建设备节点： 在驱动加载时，使用 class_create 和 device_create 自动创建 /dev 下的设备文件。
• 编译驱动： 编译成 .ko 模块文件。
• 加载与测试： 使用 insmod / rmmod 加载/卸载模块，使用 dmesg 查看打印信息。

第4步：应用开发

• 编写应用程序： 使用C/C++语言，调用标准库函数和Linux系统调用。
• 与驱动交互： 使用 open, read, write, ioctl 等系统调用操作 /dev 下的设备文件。
• 交叉编译： 使用交叉编译工具链编译应用程序，生成可在目标板上运行的ELF文件。
• 部署： 将可执行文件拷贝到目标板的NFS目录或SD卡中运行。

第5步：调试与优化

• 打印调试： 最简单有效的方法，使用 printk 在内核驱动中打印信息，在应用中使用 printf。
• 串口调试： 通过串口终端（如 minicom, picocom）查看系统启动信息和程序输出。
• GDB远程调试：
  • 在宿主机上运行 arm-linux-gnueabihf-gdb。
  • 在目标板上运行 gdbserver。
  • 通过 target remote 连接，实现断点、单步、查看变量等强大调试功能。
• 性能分析： 使用 perf 工具分析CPU性能瓶颈，strace 跟踪系统调用。

第四部分：报告撰写与答辩准备

课程设计报告内容建议：

1. 绪论： 项目背景、意义、主要工作和创新点。
2. 系统总体方案设计：
   • 系统硬件框图（列出核心模块）。
   • 系统软件架构图（分层说明，如引导层、内核层、驱动层、应用层）。
3. 详细设计与实现：
   • 硬件环境： 介绍所用的开发板和外设模块。
   • 软件环境： 介绍宿主机和目标机的操作系统、交叉编译工具链版本。
   • 系统移植： 详细说明U-Boot、内核、根文件系统的移植过程和关键配置。
   • 驱动设计： 给出驱动程序的总体设计、关键代码片段（如 file_operations 结构体）、设备号分配、中断处理流程（如果有时）。
   • 应用设计： 介绍应用程序的功能模块划分、核心算法、多线程/网络通信的实现逻辑。
4. 系统测试与结果分析：
   • 设计测试用例,对每个功能模块进行测试。
   • 展示测试结果截图、波形图、数据表格等。
   • 对遇到的问题进行分析,并说明解决方案。
5. 总结与展望： 总结项目完成情况、遇到的挑战和收获，提出未来可以改进和扩展的方向。
6. 参考文献： 列出参考过的书籍、论文、技术文档、开源项目链接等。
7. 附录： 核心代码、完整的系统启动日志等。

答辩准备：

• PPT制作： 结构清晰，图文并茂，突出重点，避免大段文字，多用流程图、架构图、截图和视频演示。
• 演练： 反复演练，控制好时间（通常10-15分钟），确保讲解流畅，逻辑清晰。
• 预判问题： 思考老师可能会问什么问题，
  • "你为什么选择这个项目？"
  • "你的驱动和应用程序是如何通信的？"
  • "你在移植内核时，遇到了什么困难，是如何解决的？"
  • "如果让你优化这个系统，你会从哪些方面入手？"
  • "你对嵌入式Linux的理解是什么？"
