机械原理课程设计实验，如何高效完成？

下面我将为你详细解析机械原理课程设计实验的核心目标、一般流程、典型题目、以及最终成果要求，希望能为你提供一个清晰的框架。

核心目标

这个实验不仅仅是“做个东西”，它的核心目标是：

1. 综合应用知识： 将《机械原理》中的机构结构分析、运动分析、力分析、动力学分析等理论知识，系统地应用于一个具体的设计任务中。
2. 培养设计能力： 学习如何根据功能需求，构思、选择、设计合适的机构，并进行参数计算和优化。
3. 掌握现代工具： 熟练运用CAD软件（如SolidWorks, AutoCAD, UG/NX）进行三维建模和工程图绘制，运用仿真软件（如ADAMS, SolidWorks Motion）进行运动学和动力学仿真分析。
4. 锻炼动手能力： 了解从图纸到实物的过程，掌握基本的加工、装配、调试技能，理解制造工艺对设计的影响。
5. 提升工程素养： 学习撰写规范的设计说明书，培养团队协作精神、解决实际问题的能力和创新意识。

一般流程（典型步骤）

一个完整的机械原理课程设计实验通常遵循以下流程,可以分为设计阶段和实验/制作阶段。

理论设计与分析

第1步：选题与任务分析

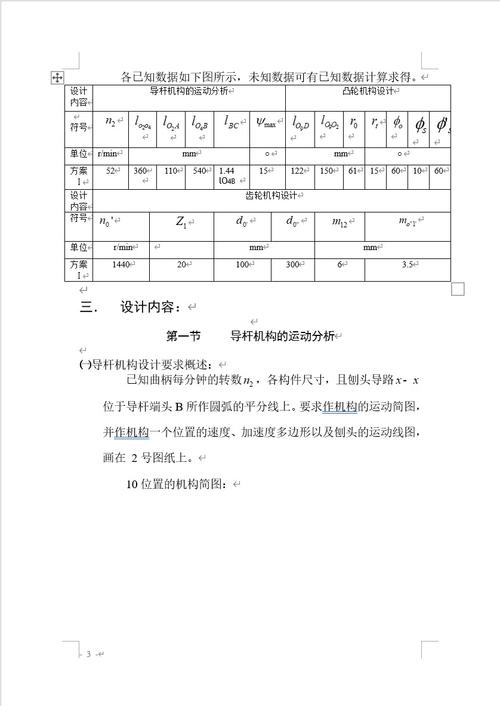

• 选题来源： 通常由教师指定几个典型题目，如牛头刨床、洗瓶机、上料机、插床、电影放映机送片机构等，学生也可以根据自己的兴趣提出创新性题目，但需经老师批准。
• 任务分析： 仔细阅读设计任务书，明确设计的核心功能、主要技术参数（如执行构件的行程、速度、加速度等）和限制条件（如空间、成本、材料等）。

第2步：方案设计与论证

• 构思方案： 这是设计的灵魂，根据功能要求，构思多种可能的机构方案，实现往复直线运动，可以考虑曲柄滑块机构、凸轮机构、齿轮齿条机构、连杆机构等。
• 方案比较与选型： 对比不同方案的优缺点（如结构复杂度、运动性能、动力性能、制造难度、成本等），通过定性或定量的分析，选择一个最优的方案，常用方法是形态学矩阵法。

第3步：机构设计计算

• 确定结构尺寸： 根据选定的机构类型和设计参数，进行详细的尺寸设计。
  • 对于连杆机构，需要确定各杆的长度、机架位置等，并利用图解法或解析法（如矢量方程法）进行运动分析（位移、速度、加速度）和力分析。
  • 对于凸轮机构，需要根据从动件的运动规律（等速、等加速等）设计凸轮的轮廓曲线。
  • 对于齿轮机构，需要确定齿轮的模数、齿数、压力角等参数。
• 校核： 对关键构件进行强度、刚度校核，确保其在工作载荷下安全可靠。

第4步：计算机辅助设计与仿真

• 三维建模： 使用SolidWorks、UG等软件，将设计的机构零件进行三维实体建模，并完成虚拟装配。
• 运动仿真： 在仿真软件中定义运动副和驱动，模拟机构的真实运动，可以输出关键点的位移、速度、加速度曲线，与第3步的理论计算结果进行对比验证。
• 动力学仿真（可选，但优秀设计必备）： 施加载荷，分析机构的动态特性，如各构件的受力情况、输入扭矩等，为优化设计提供依据。

实验、制作与调试

第5步：零件加工与材料选择

• 材料选择： 根据零件的受力、功能和加工工艺性，选择合适的材料（如45钢、铝合金、工程塑料等）。
• 加工工艺： 考虑实验室的加工条件（如激光切割、3D打印、数控铣床、车床等），设计零件的加工工艺，对于学生实验，3D打印和激光切割是最常用且最高效的方式。
• 制造： 按照图纸和技术要求，加工出所有零件。

第6步：装配与调试

• 装配： 将加工好的零件按照装配图进行组装，注意装配顺序和公差配合。
• 调试： 这是“从理论到现实”的关键一步，机构很可能无法一次就完美运行，需要仔细检查：
  • 运动是否顺畅？ 有无干涉、卡死现象？
  • 运动规律是否满足设计要求？ 滑块的行程是否正确？
  • 动力源（手摇或电机）能否驱动？ 如果阻力过大，需要重新设计或调整。
  • 通过调整、修配、甚至重新加工某些零件，使机构达到最佳工作状态。

典型设计题目示例

1. 牛头刨床主运动机构设计


   • 功能： 将连续的旋转运动转换为刨刀的往复直线运动，要求刨刀在工作行程速度较低且均匀，回程速度较快。
   • 核心机构： 通常采用导杆机构，设计重点在于确定曲柄长度、导杆长度等，以满足行程速比系数K和最小传动角的要求。

2. 洗瓶机设计

   • 功能： 实现瓶子在多个工位（如输送、冲洗、干燥）的连续运动。
   • 核心机构： 可能组合使用凸轮-连杆组合机构（控制瓶子翻转）、槽轮机构（实现间歇输送）和齿轮传动（分配动力）。

3. 书本打包机推书机构设计

   • 功能： 将一摞书水平推送到指定位置。
   • 核心机构： 可以采用凸轮机构（精确控制推书轨迹和速度）或多杆机构（实现特定的运动轨迹）。

4. 上料机构设计

   • 功能： 将料斗中的工件（如螺钉、轴承）自动、定向地送到装配线上。
   • 核心机构： 常用凸轮-杠杆组合机构或振动机构，设计重点是工件的定向和输送的可靠性。

最终成果要求

完成课程设计后,你需要提交一套完整的成果，通常包括：

1. 设计说明书（报告）：

   • 这是整个设计的文字总结,是评分的重要依据，内容应包括：
     • 封面、目录、摘要
     • 设计任务与分析
     • 方案设计与论证（附机构简图）
     • 机构详细设计计算过程（附必要的图解和公式）
     • 计算机辅助设计与仿真结果（截图、曲线分析）
     • 主要零件的工程图（零件图、装配图）
     • 设计总结与心得体会

2. 全套工程图纸：

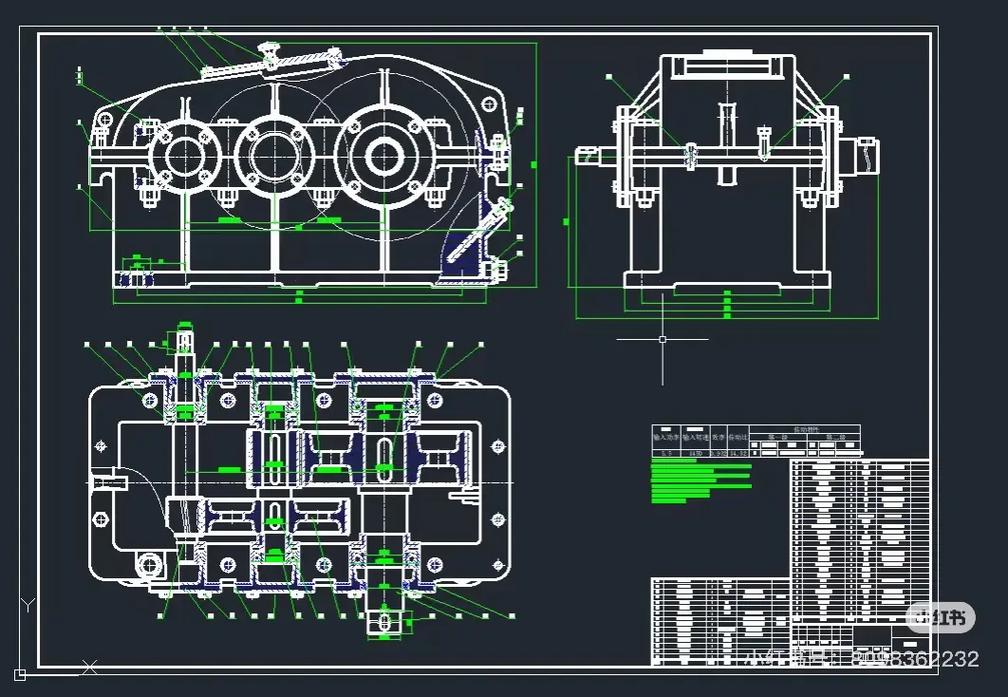

   • 装配图： 表达机构的工作原理、零件间的装配关系、主要尺寸和必要的技术要求。
   • 零件图： 对于关键的非标准零件，需要绘制详细的零件图，包含尺寸、公差、形位公差、表面粗糙度、材料、热处理等完整信息。

3. 实体模型：

   最终装配好的、能够正常运行的机构样机，这是你设计成果最直观的体现。

4. 答辩PPT：

   用于最终答辩,清晰、简洁地展示你的设计思路、过程、亮点和成果。

给你的建议

• 尽早开始，合理规划： 课程设计时间紧任务重，不要拖延。
• 注重理论联系实际： 不要只停留在纸上谈兵，多思考加工和装配的可行性。
• 善用仿真工具： 仿真可以帮你提前发现设计缺陷，节省大量试错成本。
• 勤于请教： 多与老师和同学交流，他们的建议能让你少走弯路。
• 团队协作： 如果是团队项目，明确分工，高效沟通。

祝你机械原理课程设计实验顺利,收获满满！
