基于LabVIEW的课程设计全攻略

第一部分：课程设计核心要素

一个优秀的LabVIEW课程设计通常包含以下几个核心部分：

1. 明确的选题与目标: 选择一个有趣、可行且具有一定挑战性的项目，目标要具体，设计一个系统，能够实时监测并显示室内温度，并在温度超过阈值时发出声光报警”。
2. 完整的系统方案: 详细阐述系统的设计思路,包括硬件组成和软件流程。
3. 可靠的硬件连接: 正确连接传感器、执行器与数据采集设备。
4. 清晰的软件架构与代码: 使用LabVIEW编写模块化、可读性强的程序,并附上前面板和程序框图。
5. 详实的测试与数据分析: 对系统进行测试，记录数据,分析其性能和误差。
6. 规范的课程设计报告: 将以上所有内容整理成一份结构完整、逻辑清晰的报告。

第二部分：课程设计项目实战案例

这里我们以一个经典且实用的项目为例,进行详细拆解。

项目名称：基于LabVIEW的智能环境监测系统

项目目标： 设计一个系统，能够实时采集并显示环境中的温度、湿度和光照强度，并能在任一参数超过预设安全阈值时，通过LED指示灯和蜂鸣器发出报警。

方案设计

硬件方案：

• 主控制器： 任何一款带有USB接口的NI myRIO、cRIO或普通PC均可，对于初学者，使用PC + USB数据采集卡（如NI USB-6008/6009）是最经济的选择。
• 传感器：
  • 温度传感器： DHT11 (数字温湿度一体，成本低，易于使用) 或 LM35 (模拟输出，精度高)。
  • 湿度传感器： DHT11已包含。
  • 光照传感器： 光敏电阻 + 分压电路,输出模拟电压。
• 执行器/报警器：
  • LED指示灯： 任意颜色LED，串联一个限流电阻（如330Ω）。
  • 蜂鸣器： 有源蜂鸣器（直接通电发声）或无源蜂鸣器（需PWM信号控制）。
• 连接电路：

  传感器和执行器通过杜邦线与数据采集卡的数字I/O和模拟输入/输出端子连接。



软件方案：

• 开发环境： LabVIEW 2025或更新版本。
• 软件架构： 采用状态机或生产者-消费者模式，使程序结构清晰，易于扩展。
  • 主循环： 负责周期性地读取传感器数据。
  • 数据处理与显示循环： 负责将数据转换、显示在前面板上,并进行判断。
  • 报警处理循环： 负责根据判断结果控制报警器。

硬件连接

假设我们使用 NI USB-6009 数据采集卡：

• DHT11数据线 -> P0.7 (数字输入)
• 光敏电路输出 -> AI 0 (模拟输入)
• LED正极 -> P0.0 (数字输出)，负极 -> GND
• 蜂鸣器正极 -> P0.1 (数字输出)，负极 -> GND

(注意：连接前务必查阅数据采集卡的引脚定义和电气特性，确保电压和电流在安全范围内。)

软件编程 (LabVIEW实现)

前面板 设计：

• 实时显示： 添加三个数值显示控件，分别用于显示温度、湿度和光照强度。
• 历史趋势： 添加一个波形图表,用于显示三个参数随时间变化的趋势。
• 阈值设置： 添加三个数字输入控件，用于设置温度、湿度、光照的安全上限。
• 报警指示： 添加一个LED指示灯控件（可自定义外观）用于显示总报警状态。
• 状态信息： 添加一个字符串指示器，用于显示系统当前状态（如“运行正常”、“温度过高！”等）。

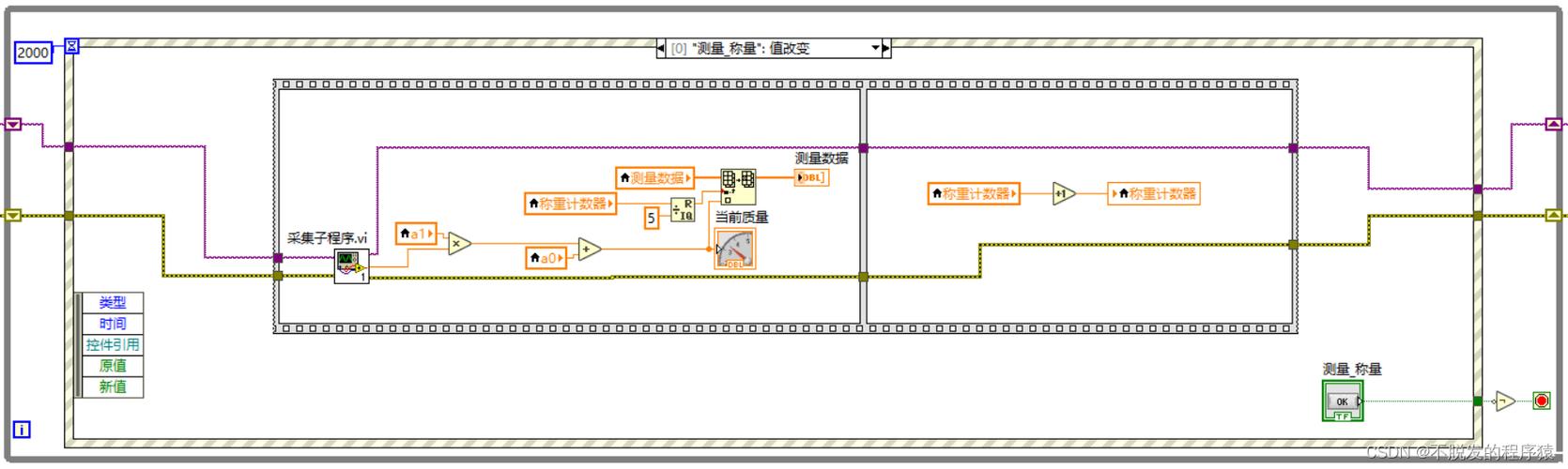

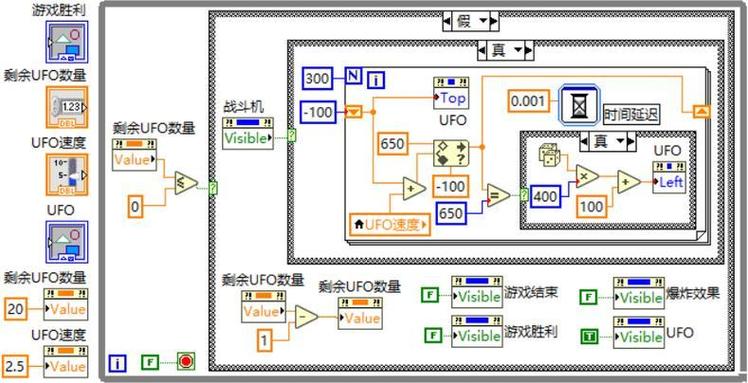

程序框图 设计：

我们采用生产者-消费者模式，使用事件结构来响应用户的停止操作，使用While循环作为主框架。

a. 初始化部分：

• 打开数据采集设备会话。
• 配置模拟输入通道、数字I/O通道。
• 初始化报警阈值变量。

b. 生产者循环 (数据采集)：

• 使用一个While循环，在其中放置一个“DHT11.vi”（或自己编写的DHT11驱动子VI）来读取温湿度。
• 使用“AI Read.vi”读取光照传感器的模拟电压值，并根据传感器特性（如光敏电阻的 datasheet）将其转换为光照强度值。
• 将采集到的三个数据值打包成一个簇或数组，通过队列函数传递给消费者循环。

c. 消费者循环 (数据处理与显示)：

• 使用另一个While循环,从队列中获取数据。
• 数据处理与显示：

  将数据解包,分别更新前面板的数值显示控件和历史趋势图。

• 报警判断：
  • 使用“大于”函数将当前值与预设阈值进行比较。
  • 如果任一参数超标,则设置一个布尔值为True。
• 报警控制：
  • 使用“属性节点”或“布尔数组至字节的转换”函数,将报警布尔值转换为对应的数字电平。
  • 使用“DO Write.vi”向P0.0和P0.1端口写入高电平,点亮LED并触发蜂鸣器。
  • 如果没有报警,则写入低电平。
• 状态更新：

  使用“条件结构”根据报警状态更新字符串指示器。

d. 关闭部分：

• 在主循环退出时，关闭数据采集设备会话,释放资源。

系统测试与数据分析

1. 功能测试：
   • 正常运行： 启动系统，观察温湿度、光照是否正常显示。
   • 报警测试：
     • 用手捂住温度传感器，观察温度值上升，当超过设定阈值时，LED是否亮起,蜂鸣器是否鸣响。
     • 用手电筒照射光敏电阻，观察光照值上升,测试其报警功能。
     • 通过加湿器（或哈气）增加湿度,测试湿度报警功能。
2. 性能分析：
   • 实时性： 观察数据刷新频率,评估系统响应速度。
   • 精度： 将系统显示的温度与标准温度计对比,计算误差。
   • 稳定性： 让系统连续运行数小时，观察数据是否稳定,有无漂移或异常跳变。
3. 数据记录： 将测试过程、现象和数据记录下来,为撰写报告做准备。

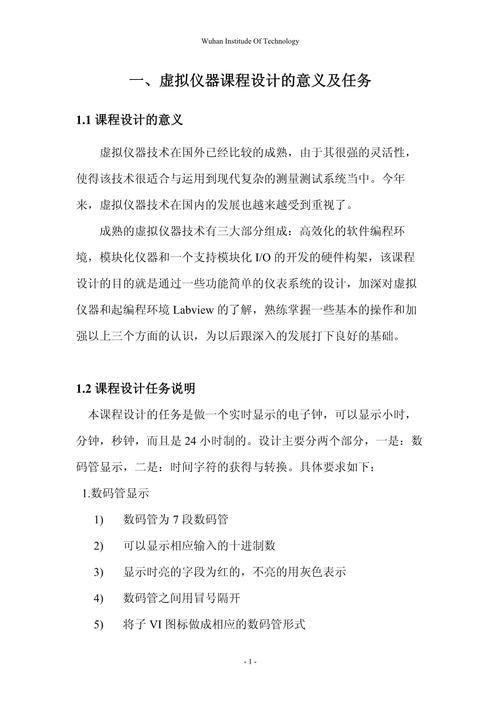

课程设计报告撰写

一份完整的报告应包含以下章节：

• 简要介绍项目背景、目标、采用的技术和主要成果。
• 目录
• 第一章：绪论
  • 1 项目背景与意义
  • 2 国内外研究现状（可选）
  • 3 主要研究内容与技术路线
• 第二章：系统总体方案设计
  • 1 设计目标与要求
  • 2 系统硬件选型与论证
  • 3 系统软件架构设计
  • 4 系统工作原理
• 第三章：硬件实现与电路设计
  • 1 主控制器介绍
  • 2 传感器模块介绍与特性
  • 3 执行器模块介绍
  • 4 硬件连接原理图与实物图
• 第四章：软件设计与实现
  • 1 LabVIEW开发环境介绍
  • 2 软件主程序流程图
  • 3 关键功能模块实现（如数据采集、滤波、报警逻辑）
  • 4 前面板与程序框图展示（附图）
• 第五章：系统测试与结果分析
  • 1 测试环境与测试方案
  • 2 功能测试结果与分析
  • 3 性能测试结果与分析（精度、响应时间等）
